A seleção de equipamentos de refrigeração industrial com base na capacidade nominal, em vez de condições operacionais termodinâmicas específicas, garante ineficiência sistêmica, falha mecânica prematura ou paralisação catastrófica do sistema. Engenheiros e gerentes de instalações frequentemente desalinham os requisitos de carga do sistema com os dados de desempenho do fabricante. Isso ocorre quando o ponto exato de operação – a interseção precisa de pressões, temperaturas e características do refrigerante – é mal definido ou mal compreendido durante a fase de aquisição.
A especificação precisa do equipamento exige a tradução das cargas ambientais e de processo em um conjunto rigoroso de parâmetros de dados. Este guia desconstrói os dados exatos necessários para definir um ponto de funcionamento do compressor de refrigeração , como essas métricas influenciam a seleção de tecnologia e como avaliar os dados técnicos do fabricante para um projeto de sistema confiável.
O ponto de funcionamento de um compressor de refrigeração é uma condição operacional termodinâmica específica definida principalmente pela temperatura de evaporação, temperatura de condensação, superaquecimento e subresfriamento – não uma classificação de capacidade generalizada.
Dados precisos do ponto de operação são a única linha de base confiável para comparar o coeficiente de desempenho (COP) e as taxas de fluxo de massa em diferentes arquiteturas de compressores.
O ponto de funcionamento termodinâmico deve ser diferenciado dos dados físicos da placa de identificação (como deslocamento, RLA e LRA), embora estejam intimamente interligados durante o comissionamento do sistema.
Não levar em conta os extremos de temperatura ambiente e as variações de carga parcial empurrará o compressor para fora de seu envelope operacional seguro, independentemente do cálculo inicial do ponto de operação.
A correspondência do ponto de operação calculado com o perfil tecnológico correto (por exemplo, scroll, parafuso ou semi-hermético) minimiza os custos de energia do ciclo de vida e mitiga os riscos de implementação.
Um ponto de serviço termodinâmico representa a condição operacional exata usada para avaliação de capacidade e potência. Ela difere inteiramente da capacidade nominal, que serve como uma classificação teórica padronizada para marketing e comparação de base. As classificações nominais assumem condições laboratoriais ideais. As aplicações do mundo real exigem cálculos precisos com base na carga térmica real, no ambiente e no projeto da tubulação do sistema. Depender apenas da capacidade nominal muitas vezes leva a equipamentos subdimensionados ou superdimensionados, causando controle errático da temperatura e consumo excessivo de energia. Você deve calcular os requisitos exatos com base na aplicação específica.
Ao avaliar um sistema, você está observando as coordenadas exatas de pressão e temperatura onde a máquina opera. Esta não é uma estimativa aproximada. É uma intersecção matemática precisa que determina quanta massa de refrigerante a máquina deve mover para satisfazer a carga. Se você errar, todo o sistema sofrerá com baixo desempenho e vida útil reduzida.
Os profissionais da indústria às vezes confundem pontos de serviço com ciclos de trabalho. O ciclo de trabalho de um compressor de ar refere-se às porcentagens de tempo de execução operacional, determinando quanto tempo a máquina pode funcionar continuamente antes de exigir um período de resfriamento. Em contraste, um ponto de funcionamento de refrigeração refere-se estritamente às coordenadas específicas de pressão-temperatura onde o compressor realiza o seu trabalho mecânico. Ele define o estado termodinâmico do refrigerante que entra e sai do compressor, ditando a vazão mássica necessária para satisfazer a carga de resfriamento.
Compreender essa distinção é fundamental tanto para técnicos de campo quanto para engenheiros de projeto. Uma máquina pode ter um ciclo de funcionamento de 100%, o que significa que pode funcionar continuamente, mas se estiver a funcionar no ponto de funcionamento errado, ainda falhará prematuramente devido a sobrecarga térmica ou mau retorno do óleo.
As condições de classificação padrão, como EN 12900 e AHRI 540, estabelecem parâmetros de teste uniformes para fabricantes de compressores. Esses padrões permitem que os engenheiros comparem diferentes marcas em condições equitativas. No entanto, os pontos de funcionamento do mundo real raramente se alinham perfeitamente com os padrões laboratoriais. Uma instalação operando em um clima desértico experimentará temperaturas de condensação significativamente mais altas do que a linha de base do AHRI 540. Os engenheiros devem interpolar os dados do fabricante para corresponder às condições reais do local, em vez de aceitar tabelas de classificação padrão pelo valor nominal.
Padrão | Temperatura de evaporação | Temperatura de condensação | Foco na aplicação |
|---|---|---|---|
AHRI 540 | Varia de acordo com o aplicativo | Linhas de base padronizadas | Refrigeração comercial norte-americana |
EN 12900 | Pontos padronizados | Pontos padronizados | Classificação de desempenho europeia |
Os dados da etiqueta do compressor físico fornecem especificações fixas de hardware. O deslocamento indica o volume físico varrido pelos pistões ou rotores por revolução. A corrente de rotor bloqueado (LRA) e a corrente de carga nominal (RLA) definem os limites elétricos. A carga de óleo certificada determina os requisitos de lubrificação. Embora esses dados da placa de identificação sejam essenciais para o dimensionamento e manutenção elétrica, eles permanecem estáticos. O ponto de trabalho termodinâmico é dinâmico, flutuando com mudanças ambientais e cargas de processo. Compreender a relação entre limites físicos fixos e requisitos termodinâmicos dinâmicos é essencial para o comissionamento bem-sucedido do sistema.
A temperatura saturada de sucção (SST) atua como o principal impulsionador da eficiência volumétrica. Representa a temperatura na qual o refrigerante ferve na bobina do evaporador. À medida que o SST cai, o volume específico do gás de sucção aumenta, o que significa que o compressor move menos massa de refrigerante por curso. A temperatura ambiente alvo e a diferença de temperatura do evaporador (TD) determinam esta métrica. Um TD mais baixo requer uma serpentina do evaporador maior, mas permite uma SST mais alta, melhorando a eficiência geral do compressor e reduzindo o consumo de energia.
No campo, muitas vezes você verá sistemas com dificuldades porque a SST foi calculada incorretamente durante a fase de projeto. Se o evaporador for subdimensionado, o SST deverá cair para atender aos requisitos de temperatura ambiente, o que deixa o compressor sem energia e o força a trabalhar mais.
A temperatura de condensação saturada (SCT) se correlaciona diretamente com as condições ambientais. Representa a temperatura na qual o vapor refrigerante se condensa novamente em líquido. Temperaturas ambientes mais altas forçam o SCT para cima, aumentando a pressão de descarga. Esta pressão elevada aumenta a taxa de compressão, o que aumenta exponencialmente o consumo total de energia e reduz a capacidade de refrigeração. Gerenciar o SCT por meio do dimensionamento e posicionamento adequados do condensador é fundamental para manter um ponto de funcionamento eficiente.
A temperatura do gás de retorno define o estado térmico do vapor refrigerante que entra no compressor. O superaquecimento garante que o refrigerante seja totalmente vaporizado, evitando o acúmulo de líquido que pode destruir as válvulas e os pistões do compressor. No entanto, os engenheiros devem equilibrar este requisito. O superaquecimento excessivo reduz a densidade do gás, diminuindo o fluxo de massa e a capacidade. Também eleva as temperaturas de descarga, podendo causar a quebra do óleo. O projeto ideal do sistema mantém superaquecimento suficiente para proteger a mecânica, ao mesmo tempo que o minimiza para garantir o resfriamento adequado do motor e alta eficiência volumétrica.
O sub-resfriamento ocorre quando o refrigerante líquido é resfriado abaixo de sua temperatura de saturação na saída do condensador. Este processo aumenta o efeito líquido de refrigeração no evaporador sem exigir entrada adicional de energia do compressor. O subresfriamento interno acontece naturalmente dentro da serpentina do condensador. O subresfriamento externo utiliza trocadores de calor ou economizadores dedicados. A definição precisa do valor de subresfriamento no ponto de operação é necessária para calcular a verdadeira diferença de entalpia e o requisito de fluxo de massa resultante.
Meça a temperatura da linha de líquido na saída do condensador.
Determine a temperatura de saturação a partir da pressão de descarga.
Subtraia a temperatura da linha de líquido da temperatura de saturação para encontrar o valor de subresfriamento.
Sistemas industriais complexos geralmente utilizam compressão de vários estágios, como sistemas de reforço de dois estágios ou em cascata que usam refrigerantes naturais como CO2 ou amônia. Nestas aplicações, o cálculo do ponto de funcionamento torna-se mais complexo. Pressões intermediárias, métodos de dessuperaquecimento e injeção do economizador modificam diretamente a equação do ponto de serviço de estágio único. Os engenheiros devem calcular a pressão intermediária que equilibra as taxas de compressão em ambos os estágios para otimizar o consumo de energia e evitar temperaturas excessivas de descarga.
As propriedades termodinâmicas específicas do refrigerante escolhido interagem fortemente com as temperaturas operacionais para determinar a taxa de fluxo de massa necessária. Os refrigerantes de alta pressão, como o CO2, requerem taxas de fluxo volumétrico significativamente mais baixas em comparação com o propano ou a amônia para a mesma capacidade de resfriamento. O ponto de funcionamento deve definir explicitamente o tipo de refrigerante, pois a curva de entalpia determina quantas libras por hora ou quilogramas por segundo o compressor deve mover para satisfazer a carga térmica.
O método matemático padrão da indústria para calcular o mapeamento de desempenho depende de uma equação polinomial de 10 coeficientes. Os fabricantes fornecem esses coeficientes com base em extensos testes laboratoriais. Ao inserir o SST e o SCT específicos do ponto de operação desejado nesta equação, os engenheiros podem calcular taxas precisas de fluxo de massa, entrada de energia do compressor, consumo de corrente e capacidade de resfriamento. Este modelo matemático substitui curvas de desempenho desatualizadas, oferecendo pontos de dados exatos para projeto de sistema personalizado e modelagem de energia.
As equações termodinâmicas permitem aos engenheiros estimar a potência do eixo do compressor e a taxa de rejeição de calor do condensador. A entrada de energia depende da vazão mássica e da diferença de entalpia entre os estados de sucção e descarga. A carga do condensador é igual à soma da capacidade de resfriamento e da potência de entrada do compressor. O cálculo preciso desses valores no ponto de operação específico garante que todos os componentes secundários, incluindo contatores, fiação e trocadores de calor, sejam dimensionados corretamente para a aplicação.
A seleção da arquitetura correta do compressor requer a correspondência do ponto de funcionamento definido com o envelope operacional específico e o projeto de resfriamento do motor do equipamento. Os motores refrigerados a gás de sucção dependem do retorno do refrigerante para evitar o superaquecimento, tornando-os sensíveis a condições de alto superaquecimento. Os motores refrigerados a ar ou água oferecem mais flexibilidade em aplicações de alta temperatura. Os critérios de sucesso dependem do alinhamento das exigências termodinâmicas com as resistências mecânicas da tecnologia escolhida.
Um compressor de refrigeração scroll se destaca em pontos de operação de média a alta temperatura. Essas unidades utilizam proporções volumétricas fixas e mecanismos de conformidade que lidam melhor com o manuseio de líquidos do que projetos rígidos. Seus pontos ideais de eficiência os tornam ideais para varejo comercial, prateleiras de supermercados e aplicações industriais leves. No entanto, a sua relação de volume incorporada fixa significa que a eficiência cai significativamente se as pressões operacionais reais se desviarem muito dos parâmetros de projeto.

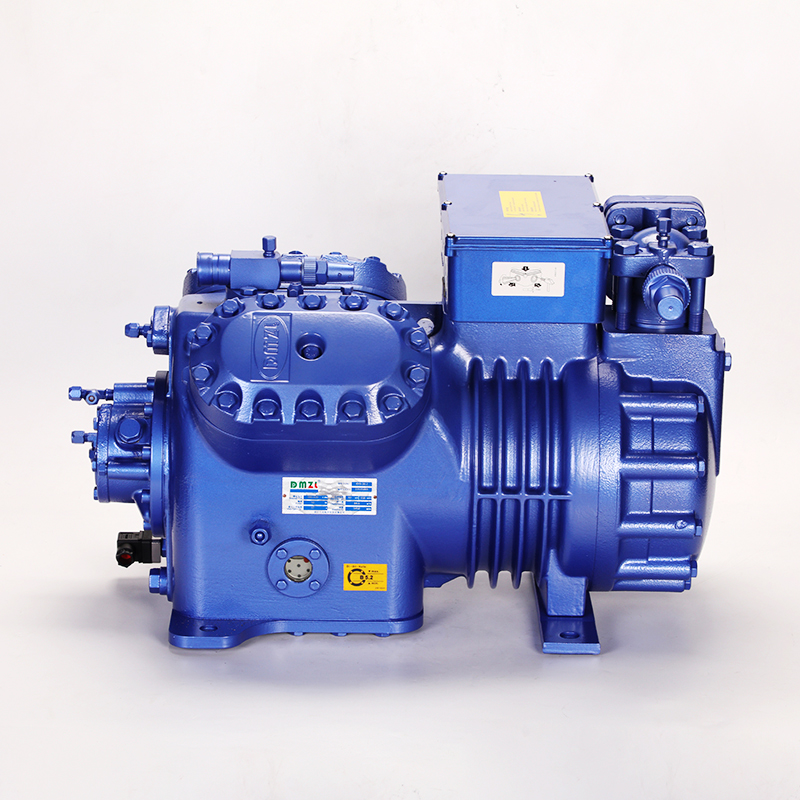

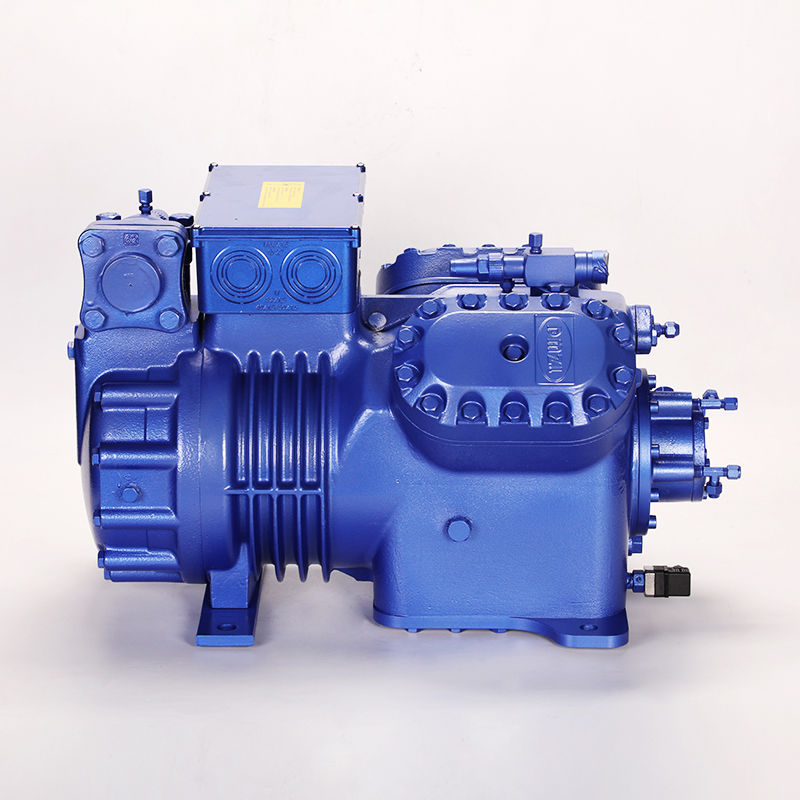

Aplicações que exigem amplos envelopes operacionais, cargas variáveis e facilidade de manutenção em campo se beneficiam muito de um compressor de refrigeração semi-hermético . Essas máquinas oferecem imensa robustez mecânica quando os pontos de operação flutuam devido a mudanças ambientais sazonais ou mudanças nas cargas do processo. A capacidade de reconstruir placas de válvulas e substituir motores no local reduz o tempo de inatividade a longo prazo em instalações industriais críticas. Seu design versátil permite modulação de capacidade através de descarga de cilindros ou acionamentos de frequência variável.
Pontos de serviço industrial pesado e de grande capacidade, como aqueles encontrados em armazenamento refrigerado e processamento de alimentos, exigem um compressor de refrigeração de parafuso . Estas unidades lidam com grandes volumes de gás refrigerante de forma eficiente. Eles utilizam válvulas deslizantes para controle preciso da capacidade, permitindo que a máquina mantenha alta eficiência em pontos específicos de carga parcial. Os compressores de parafuso são particularmente eficazes em aplicações com cargas estáveis e contínuas e altas taxas de compressão.
Aplicações comerciais e domésticas de baixa capacidade e sensíveis ao custo normalmente utilizam projetos alternativos totalmente herméticos. Embora econômicos, os limites de temperatura do enrolamento interno do motor restringem estritamente o envelope operacional permitido em comparação com projetos abertos ou semi-herméticos. Se o ponto de funcionamento mudar para altas taxas de compressão ou baixas pressões de sucção, a falta de resfriamento adequado do motor causará rápida sobrecarga térmica e falha prematura.
A leitura das tabelas de desempenho do fabricante ou do software de seleção exige o foco no ponto de operação exato, e não nas classificações de pico. Os engenheiros devem calcular o verdadeiro Coeficiente de Desempenho (COP) e o Índice de Eficiência Energética (EER) com base em dados termodinâmicos específicos. A alta capacidade de resfriamento é inútil se exigir uma entrada de energia desproporcional. A avaliação da relação entre resfriamento útil e consumo elétrico nas condições operacionais precisas garante que o sistema atenda aos padrões de conformidade energética e aos orçamentos operacionais.
O ponto de funcionamento do compressor deve harmonizar-se perfeitamente com a capacidade da serpentina do condensador e o desempenho do ventilador dentro de uma unidade condensadora de refrigeração integrada . Se a unidade condensadora for subdimensionada, isso causará um gargalo no desempenho do sistema, forçando o SCT a subir e empurrando o compressor para fora de sua zona operacional segura. O calor total de rejeição – que inclui tanto a carga de resfriamento quanto o calor de compressão – deve ser compatível com a capacidade da unidade condensadora no pico da temperatura ambiente projetada.
Traçar o ponto de operação no envelope de aplicação do fabricante revela as margens de segurança do projeto. O envelope define os limites aceitáveis das temperaturas de evaporação e condensação. A identificação dos riscos de limite envolve a verificação de altas temperaturas de descarga na parte superior do envelope, baixas pressões de sucção na borda esquerda e zonas de sobrecarga do motor na parte inferior direita. Operar muito perto desses limites requer estratégias de mitigação, como injeção de líquido ou resfriamento sob demanda.
Picos nas temperaturas ambientes de verão alteram a pressão de condensação, potencialmente empurrando o compressor para fora de seu envelope. Este risco requer a concepção de pontos de trabalho ambientais de pico e a utilização de mecanismos de controle físico para estabilizar o SCT. As válvulas de inundação do condensador, as válvulas de controle de pressão principal e os controles do ventilador de velocidade variável ajudam a manter as pressões de descarga estáveis durante o inverno, garantindo ao mesmo tempo que o condensador possa rejeitar calor suficiente durante as ondas de calor extremas do verão.
Operar continuamente em pontos de serviço fora do projeto leva a um retorno deficiente do óleo, ao superaquecimento localizado do motor e à oscilação das válvulas de expansão. As cargas industriais raramente permanecem estáticas. A implementação de VFDs ou modulação de capacidade mecânica mantém a eficiência em um espectro de pontos de operação secundários. Ao adequar a velocidade do compressor à carga térmica real, o sistema evita ciclos curtos e mantém pressões de sucção estáveis, protegendo a integridade mecânica do equipamento.
Serpentinas de condensador sujas, evaporadores congelados ou cargas de refrigerante degradadas desviam artificialmente as pressões operacionais do compressor do ponto de operação comissionado. Esta degradação força o compressor a trabalhar mais, consumindo mais energia e com menor efeito de resfriamento. O comissionamento do ponto de operação de base fornece uma referência para desempenho futuro. O monitoramento contínuo da manutenção preditiva e a calibração regular do sensor são necessários para identificar essas mudanças antes que causem falhas mecânicas.
Bloqueie os dados de temperatura de sucção saturada, temperatura de condensação saturada, superaquecimento e subresfriamento antes de comparar marcas de compressores.
Utilize software de seleção específico do fabricante para modelar o ponto de operação exato sob condições de pico e carga parcial.
Solicite fichas técnicas abrangentes, incluindo a tabela de coeficientes AHRI 10, para modelagem energética precisa.
Consulte os engenheiros de aplicação para verificar os limites do envelope e garantir que todos os componentes secundários estejam dimensionados corretamente.
R: Um ciclo de trabalho refere-se à porcentagem de tempo que uma máquina funciona continuamente em comparação com o repouso. Um ponto de funcionamento é a condição termodinâmica específica – definida por pressões, temperaturas e tipo de refrigerante – onde o compressor opera para atender a uma carga de resfriamento específica.
R: As altas temperaturas ambientes reduzem a capacidade do condensador de rejeitar calor, forçando o aumento da temperatura de condensação saturada (SCT) e da pressão de descarga. Isto aumenta a taxa de compressão, exigindo mais potência e reduzindo a capacidade de refrigeração do compressor.
R: A temperatura do gás de retorno determina a densidade do refrigerante que entra no compressor e fornece o resfriamento necessário do motor. Muito alto e o motor pode superaquecer enquanto a capacidade cai. Muito baixo, o refrigerante líquido pode entrar nos cilindros, causando danos mecânicos.
R: Ele pode operar dentro de seu envelope de aplicação definido, mas funcionar fora do ponto de operação específico do projeto reduz a eficiência. Operar completamente fora dos limites do fabricante pode causar queima do motor, quebra do óleo ou falha mecânica devido a pressões ou temperaturas extremas.
R: A taxa de fluxo de massa é calculada dividindo a capacidade total de resfriamento necessária pelo efeito líquido de refrigeração (a diferença de entalpia entre o refrigerante que entra no evaporador e sai dele). Isto determina a quantidade de refrigerante que o compressor deve mover.
