Altas temperaturas de descarga causam falha mecânica prematura e degradação do óleo em refrigeração comercial e industrial de baixa temperatura. Operar um sistema além dos limites térmicos seguros causa a carbonização do óleo de refrigeração. Isso leva à perda completa de lubrificação, avarias mecânicas catastróficas e dispendiosos períodos de inatividade das instalações. Vemos isso constantemente em campo quando os sistemas ultrapassam seus parâmetros de projeto. Especificar o equipamento correto requer a compreensão dos limites térmicos absolutos. Você deve avaliar como diferentes arquiteturas de compressores lidam com altas taxas de compressão sob cargas pesadas. A implementação de protocolos rigorosos de gerenciamento térmico durante o projeto e a manutenção do sistema evita o superaquecimento antes de começar. O reconhecimento dos limites físicos do óleo de refrigeração garante uma operação contínua. A confiabilidade do sistema depende inteiramente da manutenção das temperaturas de descarga dentro do envelope operacional seguro.
O padrão 225°F: O consenso da indústria determina que as temperaturas da linha de descarga nunca devem exceder 225°F para manter a integridade do óleo e maximizar a expectativa de vida do compressor.
Risco exponencial acima de 250°F: Operar a 250°F ou acima inicia uma rápida quebra do óleo, reduzindo drasticamente a vida útil do equipamento, enquanto 275°F representa uma condição extrema que garante falha mecânica iminente.
A arquitetura é importante: altas taxas de compressão em aplicações de baixa temperatura exigem tecnologias específicas, como injeção de líquido ou circuitos de resfriamento de óleo, para gerenciar o calor de maneira eficaz.
A precisão da medição é crítica: Os limites térmicos são baseados em medições feitas exatamente a 6 polegadas da válvula de descarga do compressor; o posicionamento incorreto do sensor invalida os dados térmicos e mascara os riscos de superaquecimento.
Estabelecer a física básica de aplicações de baixa temperatura explica por que elas geram inerentemente descargas de calor perigosas. Um compressor de freezer opera sob estresse termodinâmico extremo. A mecânica fundamental de compressão de gás de baixa pressão em gás de alta pressão gera energia térmica substancial. Compreender esta realidade física é o primeiro passo para prevenir falhas catastróficas de equipamentos no local de trabalho.
Baixas pressões de sucção combinadas com pressões de condensação padrão ou altas criam altas taxas de compressão. A taxa de compressão determina diretamente o calor da compressão. Na refrigeração de baixa temperatura, a pressão de sucção cai significativamente para atingir temperaturas abaixo de zero no evaporador. Enquanto isso, a pressão de condensação permanece ligada às temperaturas ambientes externas. Este enorme diferencial de pressão força o compressor a trabalhar mais. O gás absorve mais energia durante o curso de compressão. Essa energia é convertida diretamente em calor sensível, elevando rapidamente as temperaturas de descarga.
Um compressor de refrigeração padrão depende muito do fluxo de massa do gás de sucção frio para resfriar os enrolamentos internos do motor. As altas temperaturas do gás de retorno agravam inerentemente o calor de descarga. Em aplicações de baixa temperatura, o vapor refrigerante que retorna ao compressor é frequentemente escasso. A baixa densidade deste gás proporciona capacidade mínima de resfriamento. Se o gás de sucção chegar muito quente, o motor não poderá liberar seu calor operacional. Este calor residual do motor é transferido para o vapor refrigerante antes mesmo de entrar no cilindro de compressão. A temperatura de descarga resultante atinge níveis perigosamente altos, muitas vezes pegando os técnicos desprevenidos durante os meses de verão.
Os padrões da indústria exigem a medição da temperatura de descarga exatamente a 15 centímetros do corpo do compressor na linha de descarga. Este local específico reflete com precisão as temperaturas internas do cilindro e da espiral. Medir muito perto do corpo do compressor captura calor condutivo da fundição de ferro pesado. Medir muito abaixo da linha permite que o ar ambiente resfrie o tubo de cobre. A marca de 6 polegadas fornece o indicador externo mais confiável das condições térmicas internas.
Localize a válvula de serviço de descarga no corpo do compressor.
Meça exatamente 6 polegadas abaixo da tubulação da linha de descarga.
Limpe a superfície de cobre para garantir o contato direto de metal com metal.
Prenda firmemente a sonda de temperatura usando uma cinta ou braçadeira resistente.
Enrole o sensor e o tubo circundante com isolamento espesso de célula fechada para bloquear a interferência do ar ambiente.
As temperaturas da válvula de descarga interna são normalmente 50°F a 75°F mais quentes do que a medição da linha externa. Uma temperatura de linha externa de 225°F indica uma temperatura interna próxima de 300°F. Este limite interno de 300°F representa o limite absoluto para a estabilidade do óleo de refrigeração. Quando o tubo externo marca 225°F, as válvulas internas já estão operando no limite extremo da segurança química. A compreensão desse diferencial de temperatura evita que os operadores desenvolvam uma falsa sensação de segurança ao visualizar dados de sensores externos.
O mapeamento de faixas específicas de temperatura para resultados químicos e mecânicos define a confiabilidade do sistema. Os limites térmicos determinam o estado físico da lubrificação interna. Exceder estes limites destrói as ligações químicas dentro do óleo. Avaliamos essas temperaturas para compreender seu impacto direto na longevidade mecânica e no tempo de atividade operacional.
A faixa alvo para operação contínua cai estritamente abaixo de 225°F. Operar dentro desta zona segura garante viscosidade e estabilidade química ideais. Poliolester (POE), polialquilenoglicol (PAG) e óleos minerais tradicionais mantêm sua integridade estrutural nessas temperaturas. O óleo flui livremente pelo sistema. Ele reveste os rolamentos, veda as folgas e retorna ao cárter do compressor sem deixar depósitos. Manter temperaturas abaixo de 225°F garante que o compressor atingirá sua expectativa de vida útil projetada.
Operar a 250°F entra no nível de perigo. Neste limite, o óleo de refrigeração começa a polimerizar e carbonizar. O calor altera fisicamente as moléculas do óleo. O lubrificante se transforma em uma lama espessa e pegajosa. Esta lama carbonizada reveste as válvulas de descarga e restringe o fluxo de gás. A restrição faz com que o compressor trabalhe mais, gerando ainda mais calor. Operar continuamente perto desta zona faz com que a expectativa de vida do compressor caia rapidamente. Os activos mecânicos de longo prazo transformam-se rapidamente em passivos de curto prazo, exigindo uma substituição dispendiosa.
Temperaturas que atingem 275°F ou mais representam uma condição extrema. A rápida degradação térmica ocorre instantaneamente. A lubrificação falha completamente. O óleo vaporiza e queima os componentes internos. Sem lubrificação, o metal mói contra o metal. Isso resulta em cilindros riscados, rolamentos desgastados e componentes mecânicos emperrados. Um compressor operando a 275°F sofrerá uma falha mecânica catastrófica dentro de horas ou dias. O desligamento imediato do sistema é necessário para evitar a destruição total do equipamento.
Limites de temperatura de descarga do compressor e impactos mecânicos
Temperatura da linha externa | Temperatura interna estimada | Condição do óleo | Impacto Mecânico |
|---|---|---|---|
Abaixo de 225°F | Abaixo de 300°F | Viscosidade ideal e estável | Operação normal, vida útil máxima |
225°F a 249°F | 300°F a 324°F | Estabilidade marginal, ligeira quebra | Desgaste acelerado, vida útil reduzida |
250°F a 274°F | 325°F a 349°F | Polimerização, carbonização começa | Coqueamento de válvula, atrito severo, risco de falha rápida |
275°F e acima | 350°F e acima | Degradação térmica completa | Apreensão iminente, cilindros marcados, falha total |
Diferentes projetos de compressores atenuam o alto calor da refrigeração de baixa temperatura por meio de abordagens de engenharia distintas. A seleção da arquitetura correta evita sobrecargas térmicas. Cada projeto utiliza mecanismos específicos para lidar com taxas de compressão extremas com segurança.

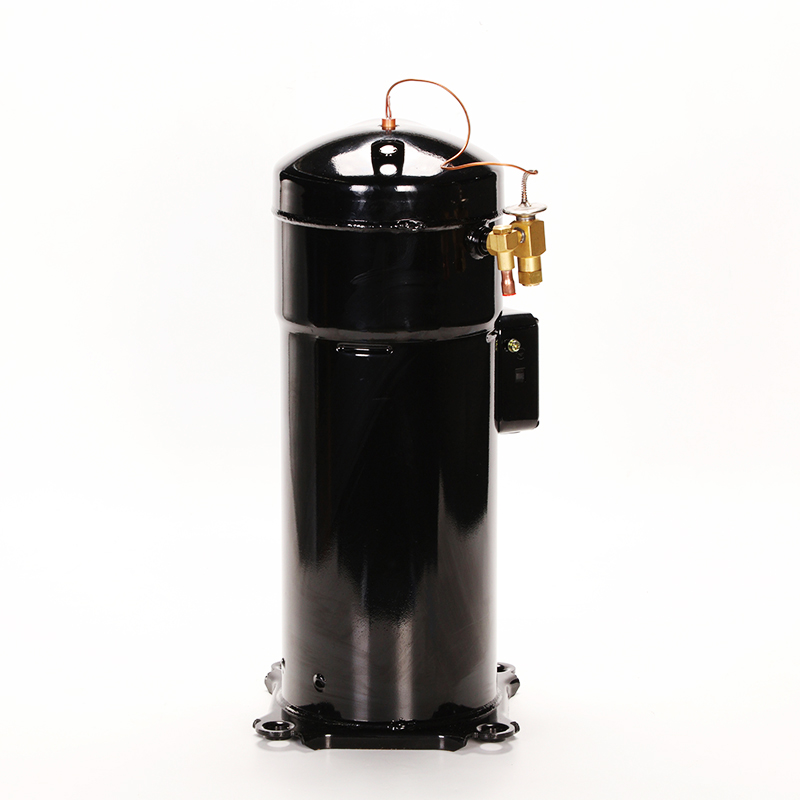

Os compressores scroll utilizam duas palhetas espirais intercaladas para bombear o refrigerante. Um compressor scroll de baixa contrapressão lida com baixas pressões de sucção por meio de conformidade scroll e compressão contínua. O movimento contínuo do gás para dentro minimiza as perdas volumétricas. Os conjuntos de rolagem podem se separar ligeiramente para permitir a passagem de líquidos ou detritos, oferecendo excelente durabilidade mecânica. No entanto, a compressão contínua ainda gera imenso calor em proporções elevadas.
Para combater este calor, os engenheiros integram tecnologias avançadas de refrigeração. A Injeção de Vapor Aprimorada (EVI) introduz vapor refrigerante de média pressão diretamente nas bolsas de compressão intermediárias. Isto resfria o gás no meio do ciclo, reduzindo significativamente a temperatura de descarga final. A injeção de líquido tem um propósito semelhante, injetando uma quantidade medida de refrigerante líquido no conjunto scroll. O líquido se transforma em vapor, absorvendo grandes quantidades de calor. Essas tecnologias reduzem artificialmente as temperaturas de descarga, permitindo que o scroll sobreviva a aplicações de baixa temperatura.
O melhor caso de uso para essas unidades inclui freezers comerciais de médio a grande porte. Eles se destacam em ambientes que exigem alta eficiência e restrições de ocupação de espaço. Caixas de freezer de supermercado, freezers walk-in e câmaras frigoríficas modulares se beneficiam muito da tecnologia scroll injetada. O design compacto combinado com o gerenciamento térmico ativo os torna altamente confiáveis para aplicações comerciais de varejo.
Os compressores de parafuso rotativo utilizam dois rotores helicoidais engrenados para comprimir o gás refrigerante. Um compressor de parafuso de baixa temperatura proporciona congelamento industrial de alta capacidade. Os rotores retêm o gás e o forçam ao longo do parafuso, reduzindo seu volume e aumentando sua pressão. Essa arquitetura movimenta grandes volumes de refrigerante, tornando-a ideal para cargas industriais pesadas. O grande volume de gás comprimido gera cargas térmicas extremas que exigem um gerenciamento agressivo.
Os compressores de parafuso dependem fortemente de circuitos dedicados de resfriamento de óleo para gerenciar essas enormes cargas de calor. O óleo em um compressor de parafuso veda os rotores, lubrifica os rolamentos e absorve o calor da compressão. Os resfriadores de óleo termossifão usam refrigerante ambiente para resfriar o óleo antes que ele entre novamente no compressor. A injeção de líquido e os trocadores de calor resfriados a água também proporcionam redução térmica. Sem esses sistemas robustos de resfriamento de óleo, o compressor de parafuso superaqueceria instantaneamente sob condições de baixa temperatura.
O melhor caso de uso para arquitetura de parafuso envolve freezers industriais e instalações de armazenamento refrigerado em grande escala. Esses ambientes exigem operação contínua e pesada. As fábricas de processamento de alimentos e grandes centros de distribuição dependem de compressores de parafuso devido à sua capacidade e durabilidade incomparáveis. Os sistemas externos de resfriamento de óleo exigem mais espaço físico, mas proporcionam a estabilidade térmica necessária para cargas industriais massivas.
Os compressores alternativos utilizam pistões acionados por um virabrequim para comprimir o refrigerante. Esta compressão acionada por pistão permanece altamente suscetível ao alto calor da válvula de descarga. O gás é comprimido dentro de um cilindro e sai através de uma válvula de palheta de descarga. A fricção dos anéis do pistão e a restrição das válvulas criam pontos quentes localizados. Em aplicações de baixa temperatura, os cabeçotes dos cilindros podem atingir temperaturas críticas muito rapidamente.
O gerenciamento do calor em unidades alternativas requer tecnologias de resfriamento externo e interno. Os ventiladores de resfriamento do cabeçote sopram o ar ambiente diretamente através dos cabeçotes dos cilindros para dissipar o calor. Os módulos de resfriamento sob demanda oferecem uma solução mais agressiva. Esses módulos injetam refrigerante líquido atomizado diretamente no coletor de sucção quando a temperatura de descarga se aproxima da zona de perigo. O líquido resfria o motor e os cilindros, mantendo a temperatura de descarga dentro de limites seguros.
O melhor caso de uso para compressores alternativos inclui sistemas legados e aplicações modulares específicas. Eles permanecem populares onde a acessibilidade para manutenção é priorizada. Os técnicos podem reconstruir facilmente compressores alternativos em campo. Placas de válvulas, pistões e hastes podem ser substituídos sem remover toda a peça fundida do compressor da instalação. Essa capacidade de reparo os torna uma escolha prática para locais remotos.
Os componentes externos do sistema afetam fortemente o desempenho térmico do compressor. Um compressor de refrigeração para freezer não opera isoladamente. O projeto do sistema circundante determina as pressões e temperaturas operacionais que o compressor deve suportar. Os engenheiros devem equilibrar as compensações conceituais para garantir a estabilidade térmica.
A seleção do refrigerante determina o perfil térmico de todo o sistema. Diferentes refrigerantes possuem propriedades termodinâmicas únicas. Refrigerantes legados como o R-22 funcionam notoriamente quentes e exigem resfriamento extensivo em aplicações de baixa temperatura. Misturas modernas como R-448A e R-449A também exibem perfis de alta temperatura de descarga em comparação com HFCs mais antigos, como R-404A. Por outro lado, os sistemas de CO2 (R-744) operam sob pressões extremas e requerem projetos especializados de resfriamento transcrítico. Selecionar o refrigerante certo significa planejar seu comportamento térmico específico.
A integração da unidade de condensação e a carga ambiente determinam diretamente a temperatura de condensação. O dimensionamento e o fluxo de ar de uma unidade de condensação de freezer determinam a eficácia com que o sistema rejeita o calor. Condensadores subdimensionados lutam para dissipar o calor durante picos sazonais de temperatura ambiente. Quando a temperatura ambiente aumenta, a pressão de condensação aumenta. Isso aumenta a taxa de compressão, o que consequentemente aumenta a temperatura de descarga. O dimensionamento adequado do condensador garante que o compressor permaneça dentro dos limites térmicos seguros durante as condições de pico do verão.
O controle do superaquecimento na sucção requer um equilíbrio delicado. Os técnicos devem manter baixas temperaturas do gás de retorno para resfriar o motor do compressor. No entanto, eles devem evitar que o superaquecimento caia tão baixo que o refrigerante líquido volte para o compressor. O retorno líquido remove o óleo dos rolamentos e destrói os componentes mecânicos. Configurar a válvula de expansão para fornecer superaquecimento adequado no evaporador e garantir que o gás frio chegue ao compressor é obrigatório para o gerenciamento térmico.
Verifique se a área de superfície da serpentina do condensador corresponde aos cálculos de carga ambiente de pico no verão.
Confirme se o dimensionamento da válvula de expansão está alinhado com os requisitos específicos de fluxo de massa de refrigerante.
Verifique a integridade do isolamento da tubulação na linha de sucção para evitar ganho de calor indesejado antes do compressor.
Garanta ventilação e espaço adequados ao redor da unidade condensadora para evitar a recirculação de ar.
Medidas práticas previnem e resolvem falhas térmicas durante a instalação e operação. O reconhecimento dos riscos de implementação permite que os técnicos mitiguem os problemas antes que causem danos mecânicos. A solução de problemas sistemática identifica a causa raiz das altas temperaturas de descarga.
A baixa carga de refrigerante é o principal culpado pelo superaquecimento. A subcarga priva o compressor do fluxo de massa necessário para o resfriamento interno do motor. Sem refrigerante suficiente circulando pelo sistema, a temperatura do gás de retorno aumenta. O compressor trabalha mais para movimentar um volume menor de gás. Esta combinação aumenta rapidamente as temperaturas de descarga. Os técnicos devem verificar a carga do sistema usando visores, medições de subresfriamento e níveis do receptor para garantir o fluxo de massa adequado.
Erros de posicionamento do sensor mascaram riscos de superaquecimento. Colocar sensores de temperatura de descarga muito abaixo da linha resulta em leituras artificialmente baixas. O ar ambiente resfria o tubo de cobre, ocultando a verdadeira temperatura do gás que sai do compressor. Os técnicos podem ler 200°F em seu sensor enquanto a temperatura interna real da válvula excede 325°F. Os sensores devem ser colocados exatamente a 6 polegadas da válvula de descarga, amarrados com segurança e fortemente isolados.
A manutenção inadequada aumenta diretamente a pressão da cabeça e descarrega o calor. Serpentinas do condensador sujas restringem o fluxo de ar e impedem a transferência de calor. A falha dos ventiladores do condensador reduz o volume de ar que se move através das serpentinas. Ambos os cenários forçam o sistema a operar a uma pressão de condensação mais elevada. Isso aumenta a taxa de compressão e aumenta a temperatura de descarga. A manutenção preventiva regular, incluindo limpeza química da serpentina e inspeções do motor do ventilador, é obrigatória para sistemas de baixa temperatura.
A implementação de um protocolo de mitigação rigoroso protege o equipamento contra eventos térmicos repentinos. Especificar e instalar termostatos de temperatura de descarga (TDT) fornece uma solução à prova de falhas. Esses sensores são fixados na linha de descarga e conectados diretamente ao circuito de controle do compressor. Controladores eletrônicos avançados monitoram esses sensores continuamente. Se a temperatura da linha atingir 225°F, o controlador desliga automaticamente o compressor. Isso evita falhas catastróficas e alerta a equipe de manutenção sobre uma anomalia no sistema.
A adesão estrita ao limite da linha de descarga de 225°F não é negociável para a confiabilidade e vida útil de qualquer sistema de refrigeração de baixa temperatura. Ignorar os limites térmicos garante a quebra prematura do óleo e uma falha mecânica catastrófica. Proteger seu equipamento requer design proativo, monitoramento preciso e protocolos de manutenção rigorosos.
Ao especificar um novo compressor, os compradores devem combinar a arquitetura do compressor com a taxa de compressão esperada e as condições de condensação ambiente da instalação. A escolha entre um scroll com injeção de vapor ou um parafuso com refrigeração a óleo depende inteiramente das cargas térmicas específicas da aplicação. A especificação adequada evita sobrecargas térmicas antes mesmo de o equipamento ser instalado.
Revise as folhas de especificações técnicas para obter as taxas de compressão máximas permitidas.
Audite as configurações atuais de superaquecimento do sistema para verificar o resfriamento adequado do motor.
Verifique os níveis de carga de refrigerante para garantir o fluxo de massa adequado.
Instale controles funcionais de proteção de temperatura de descarga em todas as unidades existentes.
R: O máximo padrão da indústria é 225°F, medido exatamente a 6 polegadas do compressor na linha de descarga. Operar abaixo desta temperatura garante que o óleo de refrigeração permaneça estável e que os componentes mecânicos atinjam sua vida útil projetada.
R: Em temperaturas internas acima de 300°F, o que corresponde a uma temperatura de linha externa de 225°F, as ligações químicas no óleo de refrigeração se rompem. Isso causa polimerização, carbonização e perda completa de lubricidade, causando lama interna e desgaste mecânico.
R: O alto superaquecimento na sucção significa que o gás refrigerante que retorna ao compressor está muito quente. Isso reduz sua capacidade de resfriar o motor interno do compressor, causando a acumulação de calor residual durante o curso de compressão e resultando em temperaturas de descarga mais altas.
R: Sim. Uma carga baixa de refrigerante reduz o fluxo de massa de refrigerante que retorna ao compressor. Isso priva o motor interno do gás de resfriamento, fazendo com que o motor e as temperaturas de descarga subsequentes aumentem rapidamente.
R: Os modelos de baixa contrapressão são projetados especificamente para aplicações de baixa temperatura. Eles geralmente apresentam portas de injeção de líquido ou vapor projetadas para resfriar as bolsas de compressão internas, gerenciando o calor extremo gerado pelas altas taxas de compressão.
R: Os sensores devem ser amarrados com segurança e fortemente isolados a exatamente 15 centímetros de distância da válvula de serviço de descarga do compressor. Esta localização específica fornece a representação externa mais precisa das condições térmicas internas do cilindro e da válvula.
R: Sim. Um condensador sujo restringe a transferência de calor, forçando o sistema a operar a uma pressão de condensação mais elevada. Esta pressão elevada aumenta diretamente a taxa de compressão, o que subsequentemente aumenta o calor da compressão e a temperatura de descarga.
