O ultracongelamento industrial opera dentro de um limite termodinâmico estrito, normalmente variando de -30°C a -60°C. Forçar o equipamento de refrigeração padrão a atender a esses parâmetros extremos incorre em uma enorme penalidade energética. A compressão de estágio único apresenta dificuldades em altas taxas de pressão. Isso resulta em uma queda acentuada na eficiência volumétrica, picos perigosos nas temperaturas de descarga e desgaste mecânico acelerado. Quando as temperaturas de evaporação descem, os limites físicos dos compressores padrão tornam-se um gargalo para as operações das instalações.

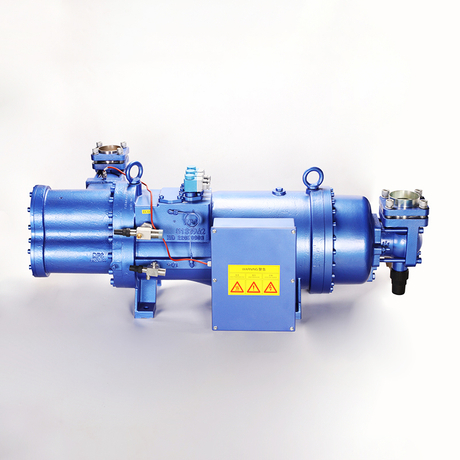

O compressor de parafuso de duplo estágio serve como resposta projetada para essas aplicações de alta elevação. Ao dividir a carga de trabalho de compressão em duas fases distintas, esta arquitetura mitiga as tensões térmicas e mecânicas que destroem os equipamentos convencionais. Esta avaliação técnica abrange sua mecânica, integração de sistemas e vantagens operacionais em comparação com estratégias alternativas de refrigeração. Os operadores das instalações e os engenheiros de refrigeração devem compreender esta dinâmica para manter capacidades de ultracongelamento confiáveis e contínuas.
Eficiência em altas taxas de pressão: A divisão do ciclo de compressão em dois estágios reduz drasticamente o diferencial de pressão por estágio, mantendo alta eficiência volumétrica em aplicações de congelamento profundo.
Gerenciamento térmico: O resfriamento entre estágios (geralmente por meio de injeção de líquido ou economizador) evita a degradação do lubrificante e do refrigerante sob o alto calor da compressão extrema.
Complexidade do sistema versus retorno: Embora um compressor de parafuso de duplo estágio introduza rotores, carcaça de ferro e componentes adicionais, a economia de energia em operações de baixa temperatura normalmente compensa o maior gasto de capital inicial.
Flexibilidade arquitetônica: As modernas instalações de congelamento profundo devem avaliar configurações específicas, como o compressor de parafuso semi-hermético de duplo estágio, para equilibrar a área ocupada, a prevenção de vazamentos e a acessibilidade para manutenção.
Aplicações de ultracongelamento, incluindo freezers e câmaras frigoríficas farmacêuticas, exigem temperaturas de evaporação excepcionalmente baixas. Enquanto isso, as temperaturas de condensação permanecem ligadas às condições ambientais. Este vasto diferencial de temperatura cria uma enorme lacuna de pressão que o sistema de refrigeração deve preencher. Os compressores de estágio único enfrentam limites operacionais físicos ao tentar eliminar essa lacuna em um único curso.
Altas taxas de compressão degradam gravemente o desempenho dos compressores de estágio único. A taxa de compressão representa a diferença entre a pressão de sucção e a pressão de descarga. Quando esta relação excede 10:1, as exigências mecânicas do compressor multiplicam-se. O motor consome corrente excessiva, os componentes internos enfrentam estresse extremo e a eficiência geral do ciclo de refrigeração entra em colapso. As unidades de estágio único simplesmente não conseguem movimentar massa refrigerante suficiente nessas proporções elevadas para manter temperaturas de congelamento profundo estáveis. A geometria física dos rotores não pode reter e comprimir o gás de baixa densidade de forma eficaz sem uma entrada massiva de energia.
O calor excessivo de descarga introduz graves riscos físicos ao sistema. À medida que a taxa de compressão aumenta, a temperatura do gás refrigerante descarregado aumenta perigosamente. Este calor extremo decompõe o óleo do compressor. O lubrificante perde a viscosidade, deixando de proteger os mancais e os perfis do rotor. A perda de lubrificação leva diretamente ao contato metal-metal, falha prematura do rolamento e travamentos catastróficos do compressor. A degradação térmica também cria lama e ácido dentro do circuito refrigerante, obstruindo os trocadores de calor e as válvulas de expansão. Os técnicos frequentemente encontram depósitos de óleo carbonizado nas válvulas de descarga de máquinas de estágio único sobrecarregadas.
A eficiência volumétrica cai exponencialmente em sistemas de estágio único em baixas temperaturas. Este fenômeno está enraizado na física da reexpansão. Cada compressor possui um pequeno volume de folga no final do curso de compressão. O gás de alta pressão preso neste volume livre se expande novamente durante o curso de sucção subsequente. Em taxas de pressão extremas, este gás em reexpansão ocupa uma porção significativa da câmara de compressão. Isso priva o sistema de capacidade de fluxo de massa, evitando que novo gás de sucção entre no compressor. O sistema funciona continuamente, mas não consegue fornecer a capacidade de refrigeração necessária.
Quando sistemas de estágio único são levados além de seus limites de projeto em aplicações de congelamento profundo, os operadores normalmente observam uma sequência específica de falhas mecânicas:
Quebra do lubrificante: As temperaturas de descarga excedem 120°C, fazendo com que o óleo sintético ou mineral perca a resistência do filme e comece a carbonizar.
Desgaste dos rolamentos: Sem a lubrificação adequada, os rolamentos axiais absorvem o atrito mecânico bruto, levando ao rápido desgaste da gaiola e à degradação dos rolos.
Deflexão do rotor: O diferencial de extrema pressão separa os rotores, fazendo com que eles arranhem a carcaça de ferro fundido e danifiquem permanentemente os perfis internos.
Queima do motor: O motor elétrico superaquece ao tentar superar o enorme diferencial de pressão, eventualmente derretendo o isolamento do estator e causando curto-circuito.
O mecanismo de parafuso rotativo de base baseia-se num princípio volumétrico simples, mas altamente eficaz. O gás refrigerante entra em uma câmara formada entre as roscas de dois rotores engrenados. À medida que os rotores giram, esta câmara diminui de tamanho e se afasta da porta de sucção. A redução contínua do volume aumenta suavemente a pressão do gás. Assim que a câmara atinge a porta de descarga, o gás altamente pressurizado sai do compressor. Este método de deslocamento positivo garante um movimento confiável do gás, independentemente da contrapressão do sistema.
Parafusos contra-rotativos projetados com precisão fornecem um fornecimento constante e contínuo de gás refrigerante comprimido. Ao contrário dos compressores alternativos que dependem de pistões e válvulas, os compressores de parafuso operam sem pulsação. O engrenamento suave e contínuo dos rotores helicoidais elimina os picos de pressão prejudiciais e as vibrações comuns em sistemas acionados por pistão. Esta entrega sem pulsação protege a tubulação a jusante, reduz os níveis de ruído e prolonga a vida útil operacional de todo o circuito de refrigeração. Os rotores normalmente apresentam um perfil assimétrico, como uma combinação de 5/6 ou 4/5 lóbulos, que maximiza o volume de gás retido e minimiza os caminhos de vazamento.
O ciclo de compressão de duas etapas muda fundamentalmente a forma como o sistema lida com aplicações de alta elevação. O primeiro estágio, conhecido como estágio de baixa pressão ou booster, aspira o gás de sucção de baixa densidade e o comprime parcialmente. Este gás de pressão intermediária alimenta então diretamente o segundo estágio, ou estágio de alta pressão. O segundo estágio completa o ciclo de compressão, elevando o gás até a pressão de descarga final necessária para a condensação. Ao dividir o trabalho, nenhum dos estágios opera fora do seu envelope termodinâmico ideal. O estágio booster lida com alto volume em baixa pressão, enquanto o estágio alto lida com baixo volume em alta pressão.
As configurações físicas influenciam fortemente a área ocupada pelo sistema e a eficiência interna. O design acima/abaixo se destaca como um layout comum e altamente eficaz. Nesta configuração, o estágio de alta pressão fica diretamente acima ou ao lado do estágio de baixa pressão dentro de um invólucro unificado de ferro fundido. Esta configuração otimiza o espaço físico, economizando espaço valioso na sala da fábrica. Também facilita o roteamento interno eficiente do gás refrigerante entre os estágios baixo e alto, minimizando quedas de pressão e complexidade da tubulação interna. As passagens internas de gás são fundidas diretamente na carcaça, eliminando a necessidade de tubos cruzados externos que podem vazar ou vibrar soltos.
O resfriamento entre estágios desempenha um papel fundamental na manutenção da estabilidade do sistema. A compressão do gás gera calor. Sem intervenção, o gás de pressão intermediária que entra no segundo estágio ficaria muito quente, fazendo com que a temperatura de descarga final excedesse os limites de segurança. Os sistemas utilizam uma cortina injetada de lubrificante ou um circuito economizador de subresfriamento para remover o calor entre os estágios. Um economizador libera uma pequena quantidade de refrigerante líquido para resfriar a linha de líquido principal, alimentando o vapor resultante na porta entre estágios. Este processo reduz drasticamente a temperatura de descarga e aumenta a diferença de entalpia no evaporador, aumentando a capacidade geral de resfriamento.
Distribuir a carga de compressão entre dois conjuntos de rotores altera fundamentalmente a dinâmica mecânica da máquina. Reduz o diferencial de pressão em cada conjunto de rotor individual. Este diferencial inferior minimiza as cargas axiais nos rolamentos, reduz a deflexão do rotor e reduz a vibração mecânica interna. O balanceamento de carga garante que nenhum dos estágios funcione até o ponto de fadiga estrutural, prolongando significativamente a vida operacional do compressor.
Cargas de impulso reduzidas: Diferenciais de pressão mais baixos significam que os rolamentos de contato angular absorvem menos força axial, evitando falhas prematuras da gaiola.
Perfis de rotor otimizados: Os rotores de estágio baixo são cortados especificamente para alto fluxo volumétrico, enquanto os rotores de estágio alto são cortados para vedação de alta pressão.
Viscosidade estável do óleo: Ao manter as temperaturas de descarga bem abaixo do ponto de ruptura do óleo, o lubrificante mantém a sua película protetora em todas as peças móveis.
Os requisitos da instalação determinam a arquitetura específica do compressor necessária para o ultracongelamento. Os engenheiros devem avaliar as restrições de área ocupada, regulamentações ambientais, capacidades de manutenção e condições ambientais ao selecionar o equipamento. A comparação de construções específicas de compressores com base nessas dimensões garante que o sistema final esteja alinhado com os objetivos operacionais. Você não pode simplesmente colocar um compressor comercial padrão em uma aplicação industrial de congelamento rápido e esperar que ele sobreviva.

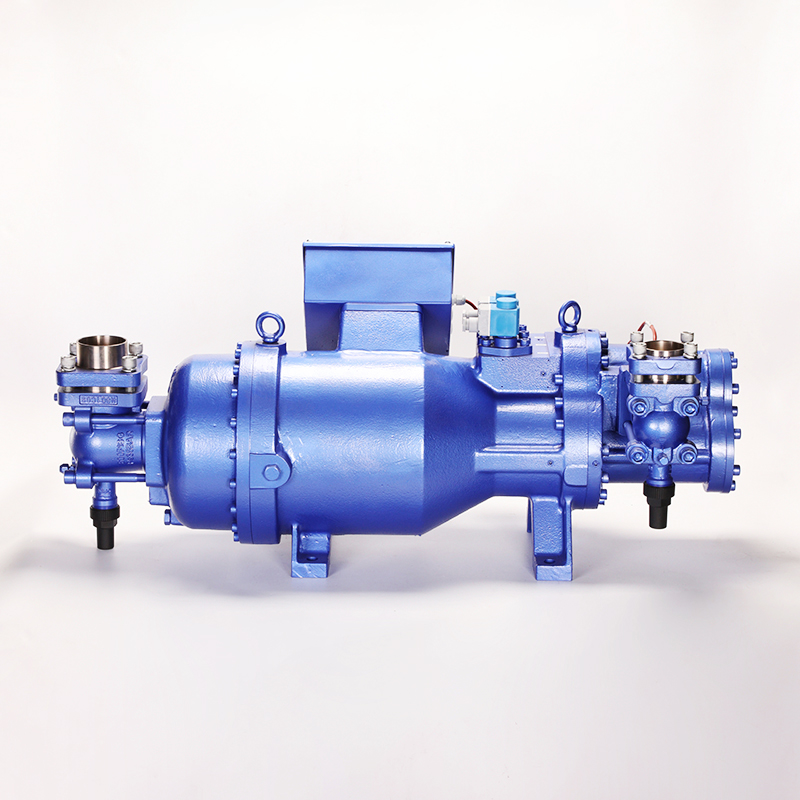

A escolha entre um compressor de parafuso semi-hermético de duplo estágio e um design de acionamento aberto impacta a confiabilidade a longo prazo. Um design semi-hermético envolve o motor elétrico e o compressor dentro de uma única caixa de ferro fundido selada. Esta arquitetura elimina completamente a necessidade de uma vedação externa do eixo. As vedações do eixo representam o ponto mais comum de vazamento de refrigerante em compressores de acionamento aberto. A eliminação desta vedação torna o design semi-hermético ideal para conformidade ambiental rigorosa e refrigerantes específicos como amônia ou CO2. O motor interno depende do gás de sucção frio para resfriamento, garantindo temperaturas estáveis do motor mesmo sob cargas pesadas.
Os sistemas open-drive oferecem diferentes vantagens em relação à acessibilidade para manutenção. Como o motor fica fora da carcaça do compressor, os técnicos podem consertar ou substituir o motor sem abrir o circuito refrigerante. No entanto, os sistemas de acionamento aberto requerem resfriamento externo do motor e alinhamento preciso do eixo. O risco constante de desgaste da vedação do eixo exige monitoramento rigoroso para evitar vazamentos de refrigerante e multas ambientais. O desalinhamento entre o motor e o eixo do compressor destruirá o acoplamento e a vedação do eixo dentro de semanas de operação.
A integração em um chiller parafuso de baixa temperatura requer uma combinação cuidadosa de componentes. O compressor funciona como o coração do chiller integrado, ditando a vazão volumétrica e o dimensionamento necessário dos evaporadores e condensadores. Um conjunto de resfriadores adequadamente combinado garante que os trocadores de calor possam lidar com o fluxo de massa específico gerado pelo compressor de dois estágios. Evaporadores subdimensionados deixarão o compressor sem energia, enquanto condensadores subdimensionados aumentarão as pressões de descarga e anularão os ganhos de eficiência do projeto de dois estágios. As válvulas de expansão também devem ser dimensionadas para lidar com o líquido sub-resfriado proveniente do circuito economizador.
As estratégias de rejeição de calor impactam diretamente a taxa de compressão total. Os engenheiros devem avaliar cuidadosamente o meio de condensação. Os sistemas refrigerados a ar dependem do ar ambiente para rejeitar o calor, tornando-os suscetíveis às altas temperaturas do verão. Em contraste, uma configuração de resfriador de parafuso resfriado a água utiliza torres de resfriamento ou resfriadores de fluido. Os sistemas resfriados a água normalmente oferecem temperaturas de condensação significativamente mais baixas e mais estáveis. A redução da temperatura de condensação reduz a relação de pressão total que o compressor deve superar, melhorando ainda mais a eficiência e a capacidade do sistema de dois estágios. Os condensadores resfriados a água também permitem um controle mais rígido da pressão do cabeçote durante a operação no inverno.
Comparação de arquitetura de compressor
Recurso | Design Semi-Hermético | Design de unidade aberta |
|---|---|---|
Localização do motor | Interno, vedado dentro da carcaça do compressor | Externo, acoplado ao eixo do compressor |
Risco de vazamento | Extremamente baixo (sem vedação externa do eixo) | Moderado a alto (depende da integridade da vedação do eixo) |
Resfriamento do motor | Resfriado por gás refrigerante de sucção | Refrigerado a ar ou refrigerado a líquido externamente |
Acesso de manutenção | Requer a abertura do circuito refrigerante para reparo do motor | O motor pode ser reparado sem abrir o circuito de gás |
Pegada | Design compacto e integrado | Maior área ocupada devido ao motor externo e ao acoplamento |
A seleção de um sistema de compressão de dois estágios requer um conhecimento profundo da dinâmica operacional. Os gerentes de instalações devem pesar a complexidade mecânica dos sistemas de rotor duplo em relação aos enormes ganhos de eficiência alcançados em baixas temperaturas. A compreensão dessas compensações garante que o sistema tenha um desempenho ideal em diversos perfis de carga e condições sazonais. O objetivo é manter uma temperatura de evaporação estável, independentemente do que aconteça fora da instalação.
A densidade de energia e as oscilações sazonais da temperatura ambiente influenciam fortemente o desempenho do sistema. As pressões de condensação flutuam com base na temperatura do meio de resfriamento. Durante o tempo mais frio, o aumento da densidade do ar ambiente ou da água de resfriamento requer menos energia para rejeição de calor. Um sistema de duas fases é o único capaz de capitalizar estas mudanças sazonais. Ao utilizar acionamentos de velocidade variável e controles avançados de válvula deslizante, o sistema pode ajustar sua saída para corresponder às pressões de condensação mais baixas. Esta capacidade permite que a instalação mantenha faixas de eficiência mais rigorosas e otimizadas durante todo o ano, evitando o desperdício de energia durante os meses de inverno. A válvula deslizante se move fisicamente ao longo do perfil do rotor, atrasando o início da compressão e reduzindo o volume de gás preso nas roscas.
As realidades de manutenção diferem significativamente entre sistemas de estágio único e de dois estágios. Um sistema de rotor duplo possui inerentemente mais peças móveis, incluindo rotores adicionais, rolamentos e tubulação entre estágios. No entanto, esse aumento na contagem de componentes não se traduz automaticamente em taxas de falhas mais altas. Como a carga de compressão é dividida, o estresse térmico e mecânico por estágio cai drasticamente. Os rolamentos suportam cargas axiais mais baixas. O óleo mantém sua viscosidade devido às temperaturas de descarga mais baixas. Esta redução no estresse operacional geralmente amplia o tempo médio entre falhas (MTBF). Os técnicos gastarão menos tempo substituindo óleo degradado e rolamentos desgastados, desde que o sistema receba inspeções de rotina adequadas.
A análise de vibração e a amostragem de óleo tornam-se práticas de manutenção padrão para esses sistemas avançados. A análise regular do óleo detecta desgaste microscópico do metal antes que ocorra uma falha catastrófica do rolamento. O monitoramento das assinaturas de vibração nos estágios de baixa e alta pressão permite que os técnicos identifiquem antecipadamente o desequilíbrio do rotor ou problemas de alinhamento. A implementação de um cronograma de manutenção proativo maximiza a vida útil do equipamento e garante operações ininterruptas de ultracongelamento.
Os operadores devem implementar as seguintes verificações de rotina para manter o desempenho ideal:
Verificação semanal do nível de óleo: Verifique os visores no separador de óleo e no reservatório para garantir o volume de lubrificação adequado.
Registro mensal de vibração: registre a velocidade de vibração nas carcaças dos rolamentos das seções de reforço e de estágio alto.
Amostragem Trimestral de Óleo: Retire uma amostra do circuito de óleo ativo e teste a umidade, índice de acidez e contagem de partículas.
Inspeção anual do contator: Inspecione os contatores elétricos no centro de controle do motor quanto a corrosão ou acúmulo de carbono causado por fortes correntes de partida.
A implantação de equipamentos de refrigeração avançados apresenta desafios específicos de engenharia. O reconhecimento dessas armadilhas durante as fases de especificação e instalação evita paralisações operacionais. Os projetistas de sistemas devem abordar o gerenciamento de óleo, o desempenho de carga parcial e a compatibilidade de refrigerante para garantir o sucesso a longo prazo. Um sistema de dois estágios mal comissionado irá falhar tão rapidamente quanto uma unidade de estágio único sobrecarregada.
A gestão do petróleo a baixas temperaturas representa um obstáculo significativo. O ultracongelamento aumenta drasticamente a viscosidade do óleo. O óleo espesso e frio luta para fluir através do evaporador e retornar ao compressor. O mau retorno do óleo priva os rolamentos do compressor de lubrificação e reveste o interior dos trocadores de calor, reduzindo severamente a eficiência da transferência de calor. As estratégias de mitigação incluem a instalação de separadores avançados de óleo coalescente na linha de descarga para capturar o óleo antes que ele entre no sistema. Os reservatórios de óleo aquecido mantêm a viscosidade adequada durante os ciclos desligados. Controles precisos de injeção de líquido garantem que o óleo permaneça frio o suficiente para proteger o compressor, mas quente o suficiente para fluir livremente pelo circuito. A bomba de óleo deve gerar pressão diferencial suficiente para forçar o lubrificante nas cavidades dos rolamentos contra a pressão interna do gás.
O desempenho em carga parcial corre o risco de ineficiência se não for gerenciado adequadamente. As instalações de ultracongelamento raramente operam com 100% da capacidade o tempo todo. O carregamento do produto, as quedas de temperatura ambiente e os cronogramas de produção causam demandas flutuantes de congelamento. Operar um compressor de velocidade fixa com cargas parciais desperdiça enormes quantidades de energia. A integração de acionamentos de velocidade variável (VSD) permite que o motor do compressor diminua a velocidade, correspondendo ao fluxo de massa exato exigido pela instalação. Além disso, o controle de capacidade da válvula deslizante altera o volume interno da câmara de compressão, desviando do gás de sucção para modular suavemente a saída de 100% até 25% sem parar a máquina. O PLC deve coordenar a frequência do VSD e a posição da válvula deslizante para evitar que o motor pare em baixas velocidades.
A seleção do refrigerante determina todo o ciclo termodinâmico. A seleção de refrigerantes com curvas de pressão-temperatura inadequadas para compressão em dois estágios leva à falha do sistema. Se o ponto de ebulição do refrigerante for muito alto, o lado de sucção do estágio de baixa pressão pode cair no vácuo. Operar no vácuo atrai ar e umidade para o sistema através de vazamentos microscópicos, destruindo o óleo do compressor e causando corrosão interna. Os engenheiros devem selecionar refrigerantes industriais, como amônia (R-717) ou misturas sintéticas específicas, que mantenham a pressão positiva na temperatura de evaporação desejada. A seleção adequada garante fluxo de massa robusto e pressões entre estágios estáveis.
Verifique a pressão de sucção: Certifique-se de que o refrigerante selecionado mantém pelo menos 2 psig na temperatura de evaporação mais baixa esperada.
Verifique as características de deslizamento: Se estiver usando uma mistura sintética, leve em consideração o deslizamento de temperatura no evaporador e no dimensionamento do condensador.
Compatibilidade do material: Confirme se todos os O-rings, juntas e materiais de isolamento do motor são quimicamente compatíveis com a combinação escolhida de refrigerante e óleo.
Realize uma análise de perfil de carga: Mapeie as demandas de congelamento de pico e fora de pico de sua instalação para determinar a modulação de capacidade exata exigida do compressor.
Avalie as opções de rejeição de calor: Avalie o clima local e a disponibilidade de água para decidir entre um condensador resfriado a ar ou um sistema resfriado a água para obter pressões de condensação ideais.
Especifique os componentes de gerenciamento de óleo: exija a inclusão de separadores de óleo coalescentes e reservatórios aquecidos no projeto do seu equipamento para evitar problemas de viscosidade em baixas temperaturas.
Implemente monitoramento proativo: instale sensores de vibração e estabeleça uma rotina trimestral de amostragem de óleo para detectar desgaste mecânico antes que ele cause uma falha no sistema.
R: Ele divide a taxa de compressão em duas etapas, reduzindo significativamente as temperaturas de descarga, reduzindo o estresse mecânico e mantendo alta eficiência volumétrica em aplicações de baixa temperatura. Isto evita a degradação do óleo e prolonga a vida útil operacional dos rolamentos e rotores internos.
R: A compressão de dois estágios é geralmente recomendada quando as temperaturas de evaporação caem abaixo de -30°C (-22°F). Nessas temperaturas extremas, os sistemas de estágio único tornam-se altamente ineficientes, perdem capacidade de fluxo de massa e tornam-se propensos a superaquecimento grave e falhas mecânicas.
R: Ao incluir o motor elétrico e o compressor em uma única carcaça de ferro fundido vedada, elimina-se a necessidade de uma vedação externa do eixo. A vedação do eixo é o ponto de vazamento mais comum em compressores de acionamento aberto, tornando o projeto semi-hermético altamente seguro.
R: É o processo de resfriamento do gás comprimido entre o primeiro e o segundo estágio. Isto geralmente é conseguido usando uma cortina injetada de refrigerante líquido ou um economizador de subresfriamento. Impede o superaquecimento do segundo estágio e melhora a eficiência geral do ciclo.
R: Os chillers resfriados a água geralmente fornecem temperaturas de condensação mais baixas e mais estáveis do que as unidades resfriadas a ar. Isto reduz a relação de pressão global que o compressor deve superar, aumentando ainda mais a eficiência e a capacidade de refrigeração do sistema de duplo estágio.
R: Embora possuam mais componentes internos, como dois conjuntos de rotores, a carga térmica e mecânica reduzida em cada estágio geralmente resulta em menos desgaste. Essa tensão reduzida pode potencialmente prolongar a vida útil dos rolamentos e lubrificantes em comparação com uma unidade de estágio único sobrecarregada.
R: Sim, quando equipados com válvulas deslizantes internas ou unidades de velocidade variável (VSD), elas podem modular suavemente a capacidade para corresponder à carga de resfriamento exata. Isto evita o desperdício de energia e elimina os ciclos curtos e rápidos durante períodos de menor necessidade de congelamento.
