A compressão de estágio único enfrenta limites termodinâmicos estritos. À medida que as taxas de pressão aumentam, as temperaturas de descarga aumentam rapidamente. Isso leva a quedas exponenciais na eficiência volumétrica e a severos esforços mecânicos nos componentes internos. Instalações que requerem gás de alta pressão ou refrigeração de temperatura ultrabaixa muitas vezes sofrem com consumo excessivo de energia. Eles também enfrentam falhas frequentes de válvulas, juntas de cabeçote queimadas e quebra de lubrificante ao levar sistemas de estágio único além de seus parâmetros ideais de projeto.
A introdução de um intercooler entre os estágios de compressão altera fundamentalmente o ciclo termodinâmico. A remoção do calor no meio do ciclo protege os componentes internos e reduz o trabalho mecânico total exigido pelo motor. Este guia explica como funciona o resfriamento entre estágios em um compressor alternativo de duplo estágio . Avaliamos os benefícios mecânicos, as compensações operacionais e os critérios para especificar esses sistemas em aplicações industriais pesadas, garantindo que você possa projetar um sistema que funcione de maneira confiável sob condições exigentes.
Otimização termodinâmica: O resfriamento entre estágios remove o calor sensível entre os estágios de baixa pressão (LP) e alta pressão (HP), aproximando o processo da compressão isotérmica ideal e reduzindo significativamente os requisitos totais de potência do freio.
Longevidade Mecânica: Ao diminuir a temperatura de entrada do estágio HP, o resfriamento intermediário evita que as temperaturas de descarga excedam os limites de degradação térmica dos óleos lubrificantes e dos componentes de vedação internos.
Eficiência volumétrica: A divisão da relação de pressão em dois estágios minimiza a expansão do volume de gás de folga, permitindo que o compressor mova mais massa por curso.
Especificidade da aplicação: O gasto de capital adicional de sistemas intercooler de dois estágios é justificado principalmente em cenários de alta taxa de compressão, como sistemas de ar industriais pesados ou aplicações de compressores alternativos de baixa temperatura.
Compreender o fluxo físico do gás através de um sistema multiestágio é essencial para a operação adequada e solução de problemas. A arquitetura básica de uma unidade de dois estágios depende de compressão sequencial separada por troca de calor ativa. O gás entra na entrada de sucção e enche o cilindro de baixa pressão (LP). O pistão LP comprime esse gás a uma pressão intermediária. Esta compressão inicial gera calor significativo, muitas vezes empurrando a temperatura do gás bem acima de 250°F, dependendo da proporção de calor específico do gás. O gás quente então é descarregado do botijão e flui diretamente para o trocador de calor do intercooler.
O intercooler serve como ponte crítica entre os estágios. Quer seja resfriado a ar com um ventilador de tiragem forçada ou resfriado a água por meio de um trocador de calor de casco e tubo, sua função principal é reduzir a temperatura do gás de volta às condições próximas às do ambiente. O resfriamento do gás aumenta sua densidade e reduz seu volume específico. O gás denso e resfriado entra então no cilindro de alta pressão (HP). O pistão HP comprime esse gás denso até a pressão de descarga final. Sem o intercooler, o cilindro HP absorveria gás quente e expandido, reduzindo drasticamente a eficiência do sistema e fazendo com que a temperatura de descarga final excedesse o ponto de fusão das vedações sintéticas padrão.
A separação de umidade representa uma função secundária crítica do intercooler. O resfriamento do ar comprimido ou do gás de processo força o vapor de água e os hidrocarbonetos pesados a se condensarem no fluxo de gás. Os intercoolers apresentam separadores de umidade integrados e coletores mecânicos. Esses componentes capturam e drenam líquidos condensados automaticamente. A remoção do líquido evita golpes hidráulicos catastróficos no estágio HP, que podem facilmente entortar bielas ou quebrar válvulas de palheta. Ele também garante que gás comprimido de alta pureza chegue ao equipamento downstream.
Essa arquitetura é dimensionada de forma eficaz para atender à alta demanda industrial. As instalações confiam neste projeto ao especificar um compressor alternativo de alta capacidade . Ele permite taxas de fluxo de massa massivas em pressões elevadas. Os operadores evitam limites térmicos catastróficos enquanto mantêm ciclos de produção contínuos em refinarias, fábricas de produtos químicos e instalações de produção em grande escala.
O resfriamento entre estágios aproxima o ciclo de compressão da compressão isotérmica ideal. Em um diagrama pressão-volume (PV), a compressão adiabática (isentrópica) segue uma curva acentuada. A compressão isotérmica segue uma curva mais rasa, exigindo menos trabalho total. O resfriamento intermediário divide a curva adiabática em duas etapas menores. O processo de resfriamento desloca o ponto inicial do segundo estágio para a esquerda no diagrama PV. A área sombreada entre a curva adiabática de estágio único e a curva de dois estágios representa economia direta de energia no eixo do motor.
O resfriamento do gás reduz seu volume físico. O estágio HP requer significativamente menos trabalho mecânico (kW/CFM ou kW/TR) para atingir a pressão de descarga final. Mover gás denso consome menos energia do que mover gás quente e expandido. Este princípio termodinâmico fundamental gera economias substanciais de energia durante o ciclo de vida do equipamento, reduzindo diretamente o consumo de amperagem no motor de acionamento principal.
Os engenheiros calculam a pressão teórica ideal entre estágios para minimizar o trabalho de compressão. A pressão entre estágios ideal é igual à média geométrica das pressões de sucção e descarga. No entanto, as aplicações do mundo real requerem ajustes. Os engenheiros devem levar em conta a queda de pressão real na tubulação e nas aletas do intercooler. O equilíbrio entre essa queda de pressão e a eficiência do resfriamento determina o projeto da relação do estágio final. Se o intercooler for subdimensionado, a queda de pressão anulará a economia de potência obtida com o resfriamento do gás.
O volume livre afeta severamente o desempenho do compressor em taxas de pressão altas. Os pistões não podem tocar o cabeçote; uma pequena bolsa de gás sempre permanece presa no topo do curso para evitar colisão mecânica. Em um sistema de estágio único, a alta pressão de descarga força esse gás aprisionado a se reexpandir profundamente no curso de sucção. Esta reexpansão bloqueia a entrada de novo gás de sucção no cilindro até que a pressão interna caia abaixo da pressão da linha de sucção.
Um sistema de vários estágios divide a taxa de pressão total em vários cilindros. Uma proporção total de 9:1 torna-se duas proporções distintas de 3:1. A redução da relação de pressão em cada cilindro reduz drasticamente as penalidades de expansão da folga. O gás retido se expande menos, permitindo que a válvula de admissão abra mais cedo no curso. Tanto os cilindros LP quanto HP atraem mais gás fresco por curso, maximizando o deslocamento físico da máquina.
A redução do diferencial de pressão em cada estágio individual limita o vazamento interno de gás. Diferenciais de alta pressão forçam o gás a passar pelos anéis do pistão e pelas válvulas fechadas. Este golpe desperdiça energia e reduz a capacidade. As relações de estágio mais baixas minimizam esse vazamento, maximizando o rendimento volumétrico líquido da máquina e reduzindo o desgaste nos anéis de compressão.
Os óleos de compressor padrão degradam-se rapidamente em temperaturas extremas. A viscosidade diminui e o óleo começa a envernizar ou carbonizar acima de 150°C (300°F). A compressão de estágio único a altas pressões excede facilmente esses limites. O resfriamento intermediário evita que a descarga de HP atinja limites térmicos perigosos. O óleo limpo e estável garante a lubrificação adequada das paredes do cilindro, pinos de pulso e rolamentos principais.
A fadiga térmica destrói os componentes internos do compressor. Válvulas de palheta, válvulas de anel, anéis de pistão e empanques de haste falham prematuramente sob calor extremo. A redução das temperaturas operacionais estende os intervalos de manutenção. Os mecânicos gastam menos tempo substituindo válvulas empenadas e vedações quebradiças, mantendo a máquina funcionando por mais tempo.
Os gases de processo geralmente reagem mal a altas temperaturas. Manter as temperaturas baixas evita rachaduras térmicas ou polimerização de gases reativos. Ele também protege receptores, filtros e tubulações a jusante contra estresse excessivo de expansão térmica. O gás de descarga mais frio evita empenamento da tubulação a jusante, falhas nas juntas e a degradação dos elementos filtrantes coalescentes.
Os padrões de segurança industrial exigem temperaturas de descarga máximas rigorosas permitidas. Altas temperaturas em sistemas de ar comprimido criam graves riscos de autoignição. O transporte de óleo combinado com calor extremo pode causar incêndios catastróficos no receptor. O resfriamento intermediário mitiga esses riscos e garante a conformidade com os regulamentos de segurança das instalações.
O congelamento industrial exige equipamentos especializados. Os sistemas de amônia ou CO2 operando a -40°C (-40°F) ou menos exigem grandes elevações de pressão do evaporador ao condensador. Os compressores de estágio único não conseguem lidar com essas elevações extremas sem superaquecer e sofrer severa perda de capacidade. Um compressor alternativo de baixa temperatura depende inteiramente de uma arquitetura de dois estágios para funcionar de maneira confiável em aplicações de congelamento rápido e armazenamento refrigerado.

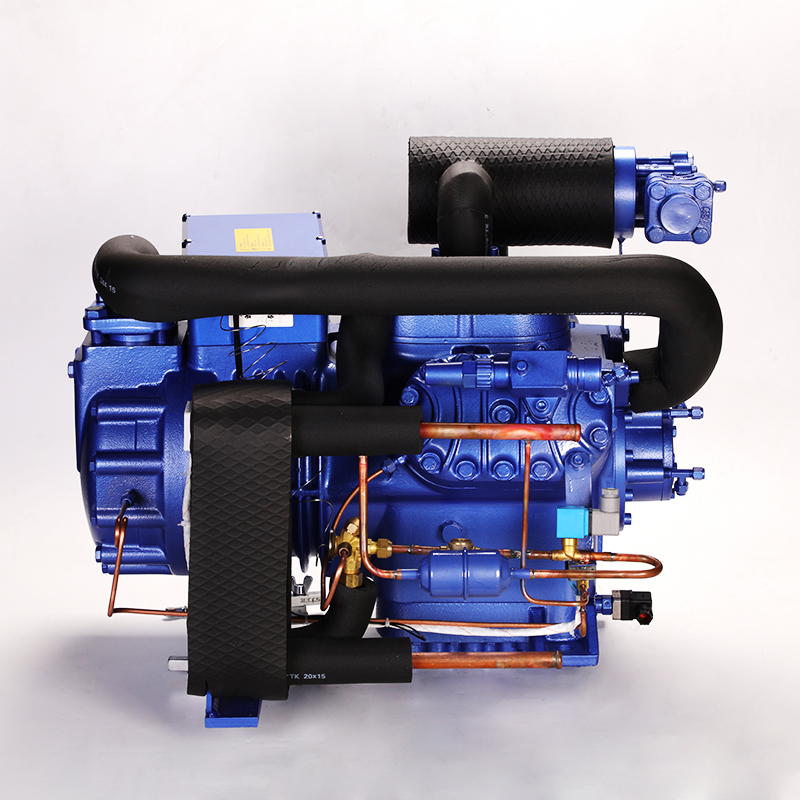

Os sistemas de refrigeração utilizam métodos exclusivos de resfriamento intermediário em comparação aos compressores de ar padrão. O resfriamento entre estágios geralmente envolve injeção de líquido ou um tanque flash dedicado. Este dessuperaquecedor entre estágios resfria o gás de descarga do estágio LP, liberando uma pequena quantidade de refrigerante líquido. Também subresfria o refrigerante líquido que alimenta o evaporador principal. O líquido sub-resfriado fornece capacidade de refrigeração significativamente maior por quilograma de fluxo de massa, aumentando o coeficiente geral de desempenho do sistema (COP).

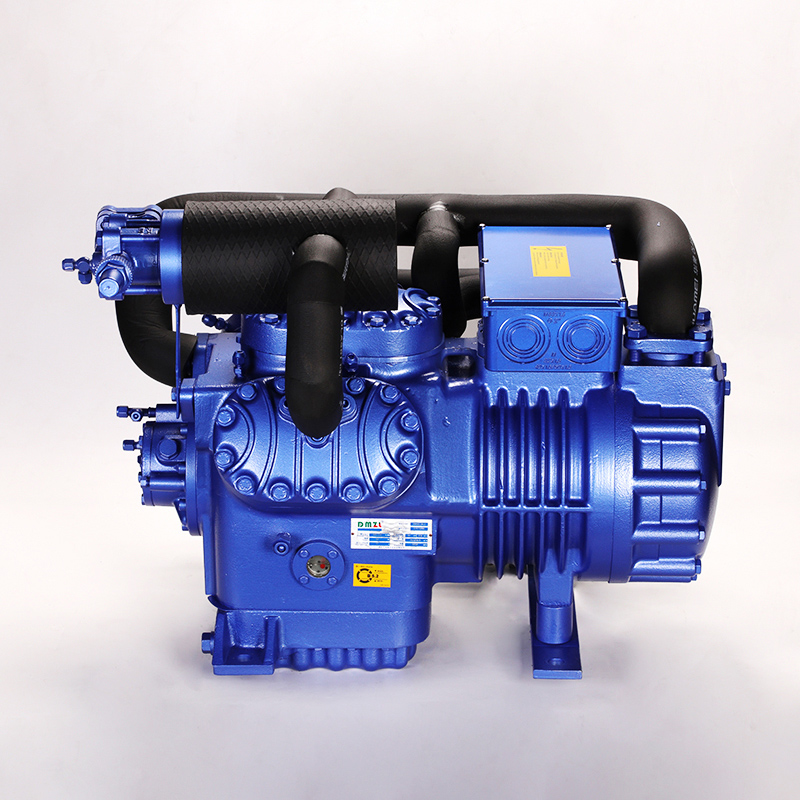

A refrigeração comercial e os ambientes controlados frequentemente utilizam projetos semi-herméticos. Câmaras de testes ambientais, câmaras frigoríficas farmacêuticas e prateleiras de supermercados exigem controle preciso de temperatura sem o risco de vazamentos de refrigerante. Um compressor semi-hermético de duplo estágio envolve o motor e o compressor em um único vaso de pressão. Isto elimina vazamentos na vedação do eixo, tornando-o ideal para ambientes críticos onde a contenção de gás é obrigatória.
O resfriamento do motor apresenta um desafio único em projetos semi-herméticos. O gás de sucção normalmente resfria o motor elétrico interno antes de entrar nos cilindros. Operar sob altas taxas de compressão ou vácuo profundo reduz o fluxo de massa do gás de resfriamento. O resfriamento entre estágios interage com o circuito de resfriamento do motor para garantir que os enrolamentos não superaqueçam. O escalonamento adequado mantém o motor dentro de limites térmicos seguros durante a operação contínua de congelamento, evitando queimaduras do estator.
Os sistemas de dois estágios exigem maiores despesas de capital iniciais. Os compradores pagam por cilindros extras, trocadores de calor intercooler, tubulações de interconexão e separadores de umidade. Sistemas de controle complexos e isolamento adicional de vibração aumentam o preço de compra inicial. Os gestores da fábrica devem justificar este investimento inicial contra benefícios operacionais a longo prazo e poupanças de energia.
O retorno do investimento do ciclo de vida justifica o custo inicial mais elevado. A economia de energia reduz diretamente as despesas operacionais mensais. A diminuição do estresse mecânico reduz o tempo de inatividade para manutenção e o consumo de peças sobressalentes ao longo de um ciclo de vida de 10 a 20 anos. As instalações que operam continuamente em altas taxas de pressão recuperam rapidamente o prêmio inicial através de contas de serviços públicos mais baixas e menos avarias catastróficas.
O dimensionamento adequado do intercooler determina o sucesso do sistema. Um intercooler subdimensionado cria uma queda excessiva de pressão entre os estágios. O cilindro HP deve então trabalhar mais para puxar o gás através da restrição. Esta penalidade por queda de pressão pode anular completamente a economia de energia termodinâmica da compressão em dois estágios. Os engenheiros devem especificar trocadores de calor com área de fluxo adequada e restrição mínima.
Diferentes meios de resfriamento requerem rotinas de manutenção específicas. Os intercoolers resfriados a água sofrem de incrustações minerais e corrosão interna. Os operadores devem limpar quimicamente os tubos periodicamente para manter a eficiência da transferência de calor. Os intercoolers refrigerados a ar dependem muito da temperatura ambiente. Poeira e detritos sujam as aletas externas. Os mecânicos devem lavar regularmente as aletas resfriadas a ar sob pressão para manter as temperaturas de aproximação do projeto.
Os compressores de vários estágios ocupam uma área física maior. Intercoolers, amortecedores de pulsação e tubulações de interconexão pesadas exigem espaço substancial. Os planejadores de instalações devem alocar espaço adequado para acesso de manutenção. Puxar os feixes de tubos do intercooler requer espaço livre ao redor do patim do compressor, o que deve ser levado em consideração no layout da sala mecânica.
Máquinas alternativas complexas de vários estágios geram harmônicos de vibração distintos. Forças pesadas e desequilibradas passam pela derrapagem. As instalações requerem fundações estruturais robustas. Os engenheiros especificam blocos de inércia de concreto isolados para gerenciar a vibração e evitar a fadiga estrutural nas tubulações das instalações e nos suportes dos edifícios ao redor.
Os padrões da indústria definem limites claros para a transição da compressão de estágio único para duplo. Para ar industrial padrão, os engenheiros exigem dois estágios quando a taxa de compressão excede 5:1 ou 6:1. Na refrigeração, elevações específicas de temperatura determinam a transição. Forçar uma unidade de estágio único além desses limites garante falha mecânica prematura, óleo carbonizado e desperdício de energia.
Analisar o perfil de carga da instalação é fundamental. Operações contínuas de carga básica justificam facilmente o investimento em sistemas intercooler. Ciclos de trabalho intermitentes e altamente variáveis podem não acumular horas de funcionamento suficientes para obter um retorno rápido. Os engenheiros devem traçar o perfil da demanda volumétrica exata antes de especificar as contagens de estágios.
A seleção do tipo correto de intercooler depende inteiramente das condições do local. A disponibilidade de água, a temperatura ambiente e a capacidade de manutenção orientam a decisão. A tabela abaixo descreve os principais critérios de seleção para instalações industriais.
Meio de resfriamento | Vantagem Primária | Limitação Principal | Aplicação Ideal |
|---|---|---|---|
Refrigerado a ar | Não é necessária água potável; menor complexidade de instalação. | A eficiência do resfriamento cai drasticamente em altas temperaturas ambientes. | Locais remotos, instalações externas, áreas com escassez de água. |
Resfriado a água | Transferência de calor superior; temperaturas de aproximação apertadas. | Requer torres de resfriamento, bombas e tratamento de água. | Instalações industriais pesadas, salas mecânicas internas, serviço contínuo. |
O gerenciamento eficaz de condensado protege todo o sistema. Os intercoolers geram um volume líquido significativo à medida que o gás esfria abaixo do seu ponto de orvalho. As especificações devem incluir válvulas de drenagem automatizadas e sem perda. A separação de umidade de alta eficiência não é negociável. Ele protege o estágio HP contra ingestão catastrófica de líquidos e mantém a confiabilidade do processo.
A manutenção de um sistema de dois estágios requer adesão estrita aos protocolos mecânicos. Os técnicos de campo devem monitorar parâmetros específicos para garantir que o intercooler funcione corretamente.
Monitore diariamente a pressão entre estágios para detectar falhas na válvula HP ou bloqueios do intercooler.
Registre as temperaturas de aproximação no intercooler para identificar incrustações nas aletas ou nos tubos.
Teste os drenos automatizados de condensado semanalmente para garantir que o líquido não seja transferido para o cilindro HP.
Amostra do óleo do compressor trimestralmente para verificar se há ruptura térmica ou contaminação por umidade.
Inspecione as válvulas LP e HP durante paradas programadas para detectar fadiga antes de falhas catastróficas.
Audite as temperaturas atuais de descarga do compressor de estágio único para identificar riscos de estresse térmico.
Calcule a taxa de pressão exata do seu processo para determinar se ele excede o limite de segurança de estágio único de 6:1.
Execute uma análise de energia do ciclo de vida comparando o consumo de energia das opções de estágio único versus opções de dois estágios.
Avalie a capacidade de água de resfriamento de sua instalação antes de especificar um sistema de intercooler resfriado a água.
R: O objetivo principal é remover o calor sensível do gás entre os estágios de compressão. Isto reduz a temperatura do gás, aumenta a sua densidade e reduz o trabalho mecânico exigido pelo cilindro de alta pressão. Também evita que a temperatura final de descarga exceda os limites mecânicos seguros.
R: O resfriamento do gás reduz seu volume específico. O pistão de alta pressão empurra um gás mais denso e frio, em vez de um gás quente e expandido. Mover menos volume requer menos potência de freio, aproximando o ciclo termodinâmico da compressão isotérmica ideal e economizando energia significativa.
R: Os padrões da indústria geralmente determinam a transição para um compressor de dois estágios quando a taxa de compressão total excede 5:1 ou 6:1. Operar um compressor de estágio único além dessa relação causa estresse térmico severo, degradação do óleo e quedas drásticas na eficiência volumétrica.
R: Se o intercooler falhar, a transferência de calor cai. O estágio de alta pressão ingere gás quente, levando a temperaturas extremas de descarga final. Isso causa a carbonização do óleo lubrificante, danifica as válvulas internas, derrete as vedações e aumenta drasticamente o consumo de energia do compressor.
R: Sim. Eles são projetados especificamente para aplicações de temperatura ultrabaixa, como testes ambientais e armazenamento farmacêutico. O projeto de dois estágios lida com os enormes aumentos de pressão exigidos pelos refrigerantes de baixa temperatura sem superaquecer o motor elétrico interno ou as válvulas do compressor.
R: O resfriamento do gás comprimido força o vapor de água e os aerossóis de óleo a se condensarem em líquido. Se este líquido entrar no cilindro de alta pressão, causará choque hidráulico (empurrão), que pode quebrar as válvulas e entortar as bielas. Os separadores retêm e drenam esse líquido com segurança.
