Número Browse:0 Autor:editor do site Publicar Time: 2026-09-02 Origem:alimentado
Imagine este cenário: estamos no meio de uma tarde sufocante de julho e seu sistema de resfriamento primário falha repentinamente. Um técnico chega, diagnostica um compressor quebrado e lhe entrega uma cotação surpreendente. Na esperança de amenizar o golpe financeiro, você pode estar se perguntando se pode economizar dinheiro substituindo apenas a unidade externa e deixando a bobina interna sozinha.
Como engenheiros de campo, vemos esta situação constantemente. Infelizmente, sistemas de refrigeração divididos incompatíveis falham frequentemente. Eles criam contas de reparo enormes e inesperadas no futuro. Quer você seja um proprietário tentando restaurar o conforto ou um gerente de instalações supervisionando um armazém comercial refrigerado, as regras fundamentais da termodinâmica permanecem as mesmas. Um sistema de refrigeração não é apenas um conjunto de peças independentes. É um ecossistema de circuito fechado altamente projetado.
Neste guia técnico abrangente, exploraremos a ciência da correspondência adequada de sistemas. Analisaremos os perigos ocultos do emparelhamento de componentes incompatíveis e mostraremos como tomar decisões informadas que protejam seu investimento em equipamentos de capital.
Principais vantagens:
Uma unidade externa e uma serpentina interna devem ser precisamente combinadas em termos de capacidade de resfriamento, tipo de refrigerante e classificações de eficiência.
Sistemas incompatíveis levam inevitavelmente a contas mensais de energia mais altas, controle inadequado de umidade, falhas mecânicas prematuras e garantias anuladas.
Em ambientes comerciais e industriais, o cálculo exato das temperaturas alvo é fundamental ao emparelhar equipamentos pesados.
As melhores práticas da indústria determinam fortemente a substituição simultânea das unidades internas e externas para garantir confiabilidade a longo prazo.
Confie sempre em correspondências certificadas e consulte fabricantes de renome para garantir uma compatibilidade operacional perfeita.
Para compreender completamente por que a sincronização de componentes é necessária, devemos primeiro examinar as funções individuais do hardware primário. Os sistemas de resfriamento divididos operam com base nos princípios básicos da termodinâmica. Eles transferem continuamente calor de um ambiente interno para o exterior. Este processo delicado depende inteiramente de dois componentes distintos, mas profundamente interligados.
Servindo como parte externa de um sistema split, sua função principal é comprimir o gás refrigerante de baixa pressão em um estado de alta pressão e alta temperatura. Posteriormente, libera o calor interno absorvido para o ar ambiente externo.
Uma configuração externa padrão consiste em três partes internas críticas. O compressor atua como o coração mecânico do sistema, bombeando incansavelmente o refrigerante através do circuito. Em seguida, a serpentina do condensador – uma série complexa de tubos metálicos e aletas – facilita uma mudança de fase, transformando o gás refrigerante quente em um líquido quente. Finalmente, um ventilador motorizado puxa o ar externo através desta bobina para garantir uma rápida dissipação de calor.
Por outro lado, o componente interno é normalmente alojado dentro de um manipulador de ar ou conectado diretamente a um forno. Sua função é absorver o calor sensível e a umidade latente do ar interno. À medida que o ar quente interno é soprado através dos tubos cheios de refrigerante congelados, o refrigerante líquido absorve a energia térmica e ferve em vapor. Este ar recém-resfriado e desumidificado é então circulado de volta para o espaço.
Estas duas metades estão ligadas por linhas de refrigerante de cobre, criando um ciclo contínuo e ininterrupto. A bobina interna absorve o calor e a unidade externa o rejeita. Se a capacidade volumétrica, o fluxo de ar ou os parâmetros operacionais de um componente não se alinharem perfeitamente com o outro, todo o ciclo termodinâmico será interrompido. Este desequilíbrio compromete imediatamente a integridade mecânica do sistema.
Conseguir um sistema sincronizado através da correspondência precisa das bobinas do evaporador não é apenas uma recomendação do fabricante. É um requisito rigoroso de engenharia para uma operação ideal. Componentes adequadamente emparelhados geram benefícios operacionais e financeiros significativos ao longo da vida útil do equipamento.
As métricas de eficiência energética são calculadas exclusivamente com base em pares testados e combinados. Uma unidade externa não possui uma classificação de eficiência independente no vácuo. Em vez disso, a classificação anunciada reflete o desempenho combinado de ambas as metades trabalhando juntas.
Especificamente, emparelhar uma unidade externa moderna e de alta eficiência com uma bobina interna desatualizada e restritiva reduzirá severamente o desempenho. O sistema assumirá como padrão o nível de eficiência do elo mais fraco. Essencialmente, você acaba desperdiçando o preço premium pago pelo novo hardware.
O resfriamento não consiste apenas em reduzir a temperatura de um termostato; trata-se igualmente de desumidificação. Os sistemas correspondentes são projetados especificamente para executar ciclos precisos. Isso permite que a bobina interna fique fria o suficiente – e permaneça fria por tempo suficiente – para extrair a umidade do ar.
Se os componentes não corresponderem, o sistema poderá fazer um “ciclo curto”, ligando e desligando rapidamente. Este ciclo rápido esfria o ar ambiente, mas não dura o suficiente para remover a umidade. O resultado? Um ambiente frio, úmido e desconfortável.
Do ponto de vista financeiro, a preservação da garantia é sem dúvida o fator mais crítico para os proprietários. Os principais fabricantes de equipamentos estipulam claramente em sua documentação técnica que o equipamento deve ser instalado como um sistema compatível certificado. A instalação de um compressor externo novo junto com uma bobina interna não verificada anulará quase universalmente a garantia. Componentes incomparáveis aumentam dramaticamente a probabilidade estatística de falha mecânica catastrófica.
Ignorar as diretrizes de compatibilidade geralmente leva a consequências mecânicas graves. Quando as unidades internas e externas operam em capacidades diferentes, a física fundamental do ciclo de refrigeração é interrompida. Isto leva a uma cascata de problemas caros.
O resultado mais catastrófico de um sistema incompatível é a falha do compressor. Isto é freqüentemente causado por um fenômeno destrutivo conhecido como "líquido slugging". Se a bobina interna for subdimensionada em relação à unidade externa, ela não terá a área de superfície necessária para ferver completamente o refrigerante líquido em vapor.
Conseqüentemente, o refrigerante líquido bruto retorna através da linha de sucção diretamente para o compressor. Como os compressores são estritamente projetados para comprimir gás – e não líquido – a introdução de fluido quebra violentamente as válvulas internas. Isto destrói completamente o mecanismo do compressor.
Quando os componentes são emparelhados incorretamente, o sistema é forçado a um estado de esforço excessivo contínuo. Uma unidade externa superdimensionada combinada com uma bobina interna subdimensionada terá dificuldade constante para manter as temperaturas desejadas. Isso leva a ciclos operacionais prolongados, consumo elevado de amperagem elétrica e enorme esforço nos motores. Em última análise, este desequilíbrio termodinâmico traduz-se directamente em despesas mensais significativamente mais elevadas com serviços públicos.
A correspondência adequada da capacidade de resfriamento garante que as pressões do refrigerante permaneçam estáveis em diferentes temperaturas. Quando as capacidades estão desalinhadas, a pressão de sucção pode cair perigosamente abaixo dos limites operacionais.
Esta queda repentina de pressão faz com que a temperatura da serpentina interna caia abaixo do ponto de congelamento da água. A condensação transportada pelo ar congela rapidamente nas aletas metálicas, eventualmente encapsulando toda a unidade em um bloco sólido de gelo. Uma vez congelado, o fluxo de ar é completamente restringido e o sistema deixa de funcionar até ser descongelado e reparado manualmente.
Garantir a compatibilidade requer um conhecimento técnico do dimensionamento do sistema, das metas de temperatura e das variáveis químicas. Os gestores de instalações e técnicos de instalação devem confiar em parâmetros de engenharia estabelecidos para tomar decisões de compra informadas.
A capacidade de resfriamento é medida universalmente em Unidades Térmicas Britânicas (BTUs) e Tonelagem. A regra fundamental da correspondência do sistema determina que a capacidade da bobina interna deve ser igual ou ligeiramente superior à capacidade da unidade externa. Nunca deve ser menor.
Capacidade de resfriamento (BTU/h) | Tonelagem Equivalente | Escala de aplicação adequada |
|---|---|---|
12.000 BTUs | 1,0 tonelada | Salas pequenas/armários de servidores |
24.000 BTUs | 2,0 toneladas | Zonas residenciais padrão |
36.000 BTUs | 3,0 toneladas | Espaços comerciais médios |
48.000 BTUs | 4,0 toneladas | Residencial grande/Comercial leve |
60.000 BTUs | 5,0 toneladas | Aplicações comerciais pesadas |
Observação: Embora uma unidade externa de 3 toneladas possa muitas vezes ser emparelhada com segurança com uma bobina interna de 3,5 toneladas para aumentar a eficiência e a remoção de calor latente, emparelhá-la com uma bobina de 2,5 toneladas inevitavelmente causará falha crítica no sistema.
Em configurações residenciais e industriais, a temperatura de evaporação alvo determina a geometria específica, o diâmetro do tubo e o espaçamento das aletas da bobina necessária. Esta métrica representa a temperatura exata na qual o refrigerante ferve dentro da serpentina interna.
Por exemplo, se um sistema for projetado para armazenamento refrigerado em temperatura média (por exemplo, mantendo uma sala a 35°F), a serpentina e o compressor deverão ser calibrados com precisão para manter uma temperatura de evaporação em torno de 25°F. Desviar-se desses parâmetros rígidos resulta em transferência inadequada de calor, acúmulo excessivo de gelo e rápida degradação do sistema.
Enquanto os sistemas residenciais se concentram principalmente no conforto humano, a refrigeração comercial opera sob restrições totalmente diferentes e muito mais rigorosas. Em ambientes como supermercados, armazéns frigoríficos e instalações farmacêuticas, os riscos são incrivelmente elevados. Um sistema incompatível aqui não resulta apenas em um leve desconforto; isso leva à perda catastrófica de produtos e a severas penalidades financeiras.
As tolerâncias operacionais em refrigeração comercial são extremamente rigorosas. Os sistemas residenciais normalmente operam com uma temperatura de evaporação em torno de 40°F a 45°F. Em contraste, os sistemas comerciais exigem um alcance muito mais amplo e preciso.
Devido a esses parâmetros extremos, combinar uma unidade condensadora de refrigeração comercial com a serpentina interna apropriada requer cálculos de engenharia meticulosos. A serpentina interna deve ser dimensionada não apenas para a capacidade total, mas também para proporções específicas de calor sensível e latente, para evitar o acúmulo excessivo de gelo e garantir ciclos de degelo eficientes.

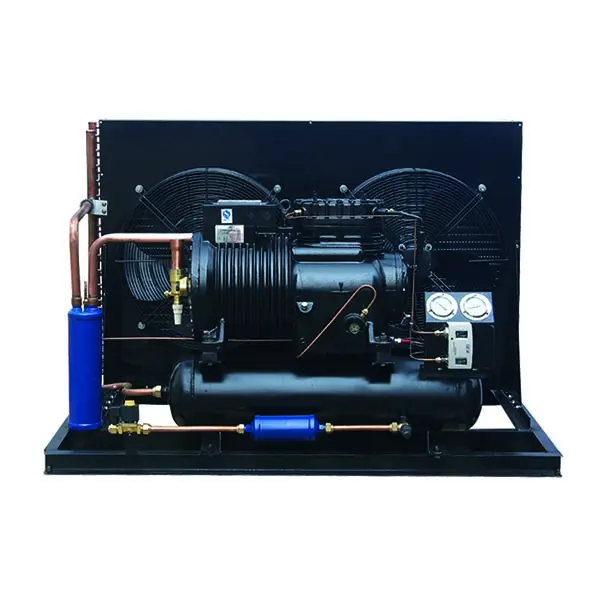

Em aplicações comerciais e industriais pesadas, os engenheiros frequentemente especificam uma unidade de condensação semi-hermética . Ao contrário dos compressores totalmente herméticos – que são permanentemente selados dentro de uma carcaça de aço soldada – as unidades semi-herméticas são aparafusadas em uma carcaça pesada de ferro fundido.
Este design robusto permite que o compressor seja reparado e reconstruído diretamente no campo. Por exemplo, uma unidade de compressor de ferro semi-hermético projetada para refrigeração de 0°C a -20°C é construída para lidar com cargas massivas de produtos em condições ambientais adversas. Para alcançar o desempenho ideal, a serpentina do evaporador combinada com este sistema robusto deve ter espaçamento de aletas correspondente. As aplicações de baixa temperatura exigem um espaçamento maior entre as aletas (por exemplo, 4 aletas por polegada) para acomodar o inevitável acúmulo de gelo sem bloquear o fluxo de ar.
A indústria de HVAC e refrigeração está atualmente passando por uma enorme mudança regulatória. Atualizações recentes nas regulamentações SEER2 do Departamento de Energia (DOE) e a transição global para refrigerantes A2L de baixo GWP (Potencial de Aquecimento Global) mudaram fundamentalmente a forma como os engenheiros abordam a correspondência de sistemas.
Os componentes modernos são agora projetados com espessuras de parede altamente específicas, válvulas de expansão eletrônicas (EEVs) avançadas e óleos lubrificantes especializados. Esses refrigerantes mais novos possuem diferentes perfis de inflamabilidade e pressão em comparação com os gases legados. Os especialistas da indústria enfatizam que, à medida que estes sistemas inteligentes se tornam o padrão, a margem de erro na correspondência de componentes reduziu-se essencialmente a zero. Misturar bobinas antigas com novas unidades externas de baixo GWP não é mais apenas uma questão de eficiência – é um grave risco de segurança e conformidade.
Quando um componente importante falha, a tendência imediata é muitas vezes minimizar as despesas de capital, substituindo apenas a peça quebrada. No entanto, os dados empíricos e os rigorosos padrões da indústria desaconselham fortemente esta abordagem fragmentada.
A regra universal é substituir as unidades internas e externas simultaneamente. Os sistemas de refrigeração são testados e certificados pelos órgãos reguladores como conjuntos completos e emparelhados.
Substituir apenas a unidade externa e deixar uma bobina interna antiga e degradada no lugar cria uma grave incompatibilidade mecânica. As bobinas mais antigas foram projetadas para padrões de eficiência mais baixos e refrigerantes legados. As unidades externas modernas operam em pressões muito mais altas e exigem áreas de superfície de bobina maiores. Financeiramente, a substituição parcial leva inevitavelmente a despesas operacionais mais elevadas a longo prazo. A tensão exercida sobre o novo compressor pela bobina antiga e restritiva aumenta muito a probabilidade de falha prematura.
Selecionar o hardware certo é o passo fundamental na construção de uma infraestrutura de refrigeração resiliente. O mercado oferece uma ampla variedade de equipamentos, mas as aplicações comerciais e industriais exigem hardware construído de acordo com padrões de engenharia rigorosos e intransigentes.
Ao adquirir equipamentos, avalie os fabricantes com base na transparência da engenharia, qualidade de construção e suporte pós-instalação. Fabricantes de alta qualidade fornecem tabelas de capacidade abrangentes, permitindo que os engenheiros vejam exatamente o desempenho de uma unidade em diversas temperaturas ambientes e de evaporação. Esses dados precisos são a base da correspondência perfeita do sistema.
Além disso, a construção física é imensamente importante. Procure unidades com gabinetes de aço de grande espessura, aletas de condensador resistentes à corrosão, interruptores de alta/baixa pressão integrados e aquecedores robustos do cárter. Priorizar a qualidade de nível industrial na fase de aquisição reduz o risco de paralisação operacional.
Um sistema de refrigeração funciona fundamentalmente como uma equipe unificada. O compressor externo e a bobina interna devem corresponder perfeitamente em capacidade, tipo de refrigerante e classificações de eficiência. Se não o fizerem, o sistema irá inevitavelmente falhar, reduzindo consigo o seu inventário de produtos e o seu orçamento de manutenção.
O dimensionamento e a sincronização adequados são especialmente críticos para configurações comerciais, onde as tolerâncias a erros são praticamente inexistentes. Sempre priorize a correspondência com sua capacidade de refrigeração e consulte um engenheiro de refrigeração antes de comprar um novo equipamento. Ao escolher peças confiáveis e aderir aos padrões correspondentes do setor, você garante desempenho duradouro e tranquilidade a longo prazo. Para soluções de nível industrial adaptadas às suas necessidades específicas de temperatura, explore a linha robusta de unidades de refrigeração da DM Compressor para garantir que sua próxima instalação seja a combinação perfeita.
Sim, em muitos casos, a instalação de uma serpentina do evaporador até 1 tonelada maior que a unidade externa é aceitável e praticada com frequência. Uma bobina interna superdimensionada fornece uma área de superfície maior para troca de calor, o que pode melhorar a eficiência energética geral e melhorar a remoção de calor latente. No entanto, você nunca deve fazer o inverso. A instalação de uma unidade externa maior com uma serpentina interna menor fará com que o sistema opere a pressões anormalmente altas, levando ao congelamento rápido da serpentina e à destruição do compressor.
A maneira mais definitiva de verificar uma correspondência é verificar um número de referência do AHRI (Instituto de Ar Condicionado, Aquecimento e Refrigeração). Se o número do modelo específico da unidade externa e da bobina interna gerarem um certificado AHRI ativo, eles serão uma correspondência confirmada. Além disso, você deve consultar as fichas de dados do produto do fabricante ou falar com um técnico licenciado que possa fazer referência cruzada aos gráficos de compatibilidade do OEM.
A temperatura de evaporação determina o quão fria a bobina interna fica. Se for configurado incorretamente – muitas vezes devido ao ajuste inadequado da válvula de expansão ou ao dimensionamento incompatível da bobina – o sistema não funcionará. Se a temperatura for muito alta, o sistema não terá capacidade para resfriar o ambiente ou remover a umidade. Se a temperatura for muito baixa, a condensação na bobina congelará em um bloco sólido de gelo, bloqueando o fluxo de ar e causando danos mecânicos fatais ao compressor.
Embora seja altamente recomendado usar a mesma marca para garantir uma combinação perfeita de engenharia e agilizar as reivindicações de garantia, isso não é estritamente obrigatório. Existem fabricantes terceirizados de bobinas de renome que constroem bobinas de evaporador de alta qualidade projetadas para funcionar com várias marcas importantes de unidades externas. O fator crítico é se a bobina de terceiros é oficialmente certificada para corresponder à capacidade específica, classificação SEER e refrigerante da sua unidade externa.
Com a implementação dos regulamentos SEER2, os procedimentos de teste de pressão estática e fluxo de ar tornaram-se muito mais rigorosos. As serpentinas de evaporadores mais antigas não foram projetadas para atender a essas novas e rigorosas dinâmicas de fluxo de ar. O emparelhamento de uma nova unidade externa compatível com SEER2 com uma bobina interna pré-SEER2 quase certamente resultará em um sistema que não atende aos padrões mínimos de eficiência, consome energia excessiva e viola os códigos de construção modernos.
A válvula de expansão é responsável por dosar com precisão o refrigerante líquido na bobina do evaporador com base na carga de resfriamento. Se a bobina estiver incompatível (por exemplo, subdimensionada), a válvula terá dificuldade para manter o superaquecimento correto. Ele irá constantemente “caçar” (abrir e fechar erraticamente), levando a um fluxo instável de refrigerante. Este comportamento errático priva o compressor do resfriamento adequado ou o inunda com líquido, reduzindo drasticamente a vida útil da válvula e do compressor.
