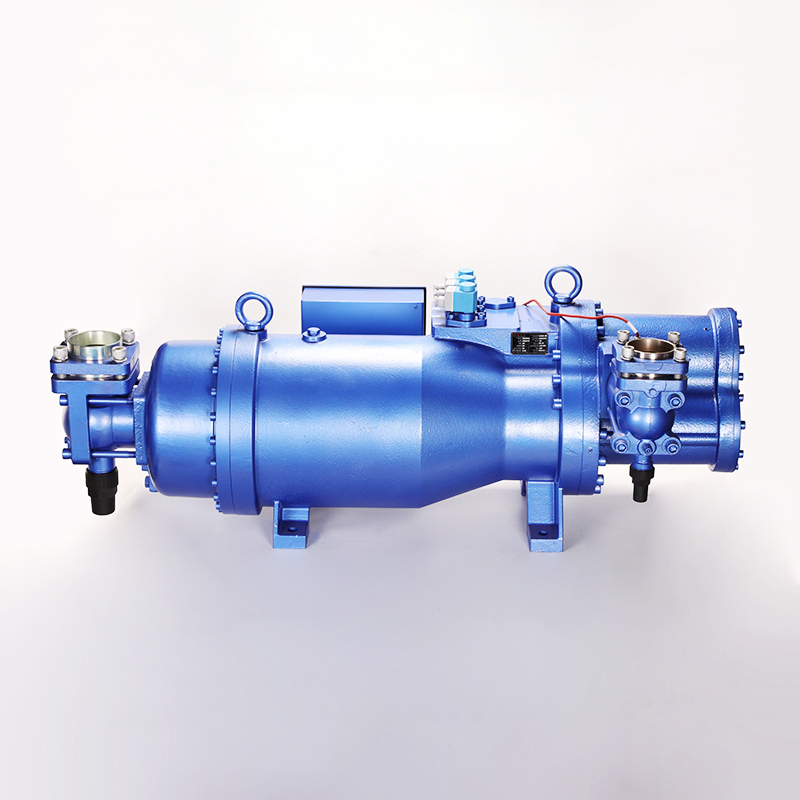

Os sistemas de refrigeração industrial e compressão de gás raramente operam continuamente com 100% da carga projetada. O principal desafio de engenharia é combinar a saída do compressor com as demandas flutuantes do sistema, sem incorrer no desgaste mecânico e nas penalidades de energia dos frequentes ciclos de partida/parada do motor. Operar um compressor de capacidade fixa em condições de carga parcial leva a graves ineficiências energéticas, comprometimento do controle de temperatura e falha prematura do equipamento. As instalações necessitam de uma modulação de capacidade fiável e contínua para optimizar as despesas operacionais.
Utilizar a válvula deslizante como um mecanismo de descarregamento permite que o motor do acionador permaneça funcionando continuamente enquanto descarrega ou adiciona carga dinamicamente. A válvula deslizante continua sendo a solução mecânica padrão da indústria para controle de capacidade contínuo. Este guia avalia a mecânica de operação da válvula deslizante, suas compensações de eficiência em diferentes faixas de temperatura e como ela se compara ou se integra aos métodos modernos de controle eletrônico.
Modulação Mecânica: As válvulas deslizantes ajustam a capacidade movendo-se axialmente ao longo da carcaça do rotor, atrasando o início da compressão e desviando o gás de sucção não comprimido de volta para a entrada.
Partida sem carga: Além da modulação de carga parcial, as válvulas deslizantes atuam como mecanismos críticos de descarga, permitindo que o compressor de parafuso dê partida na capacidade mínima (normalmente 10-15% de torque) para proteger o motor do acionador.
Compensações de eficiência: Embora as válvulas deslizantes permitam que um compressor funcione continuamente com cargas parciais (normalmente até 10-25%), o consumo de energia não diminui linearmente com a redução da capacidade.
Especificidade da aplicação: O desempenho e a viabilidade econômica do controle da válvula deslizante variam significativamente dependendo se ele é implantado em um compressor de parafuso de média temperatura, um compressor de parafuso de baixa temperatura ou um sistema complexo de vários estágios.
Integração moderna: A eficiência ideal em carga parcial é cada vez mais alcançada através do emparelhamento de válvulas deslizantes mecânicas com unidades de frequência variável (VFDs) para equilibrar os custos de capital com economias de energia a longo prazo.

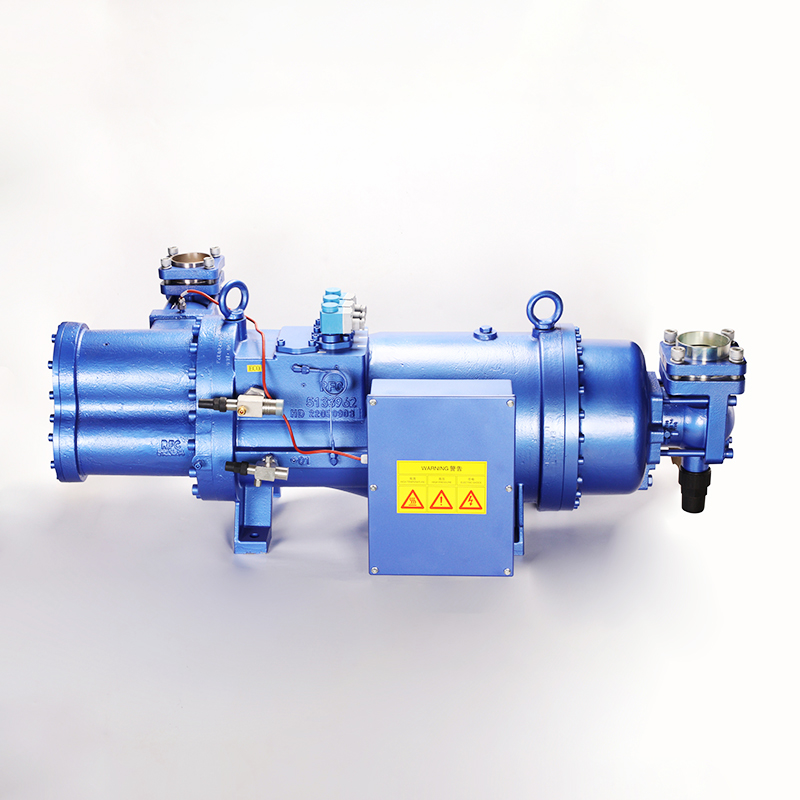

Para avaliar o controle de capacidade, os engenheiros devem primeiro entender como o volume de compressão interna determina o consumo de energia e a saída de resfriamento. A localização física da válvula deslizante dentro da carcaça do rotor determina como o gás se move através do ciclo de compressão. A válvula deslizante é uma peça de metal usinada com precisão que forma uma seção da parede da carcaça do rotor. Ele fica paralelo aos rotores helicoidais duplos. À medida que a válvula desliza axialmente em direção à extremidade de descarga, ela abre uma porta de desvio. Uma porção do gás aspirado retorna para o lado de sucção antes do início da compressão. Isto encurta efetivamente o comprimento de trabalho dos rotores e reduz o volume de gás comprimido por revolução.
Quando a válvula corrediça está na posição totalmente carregada, ela fica rente à extremidade de sucção, fechando totalmente a porta de desvio. Os rotores retêm o volume máximo de gás de sucção e o compressor opera a 100% da capacidade. À medida que a demanda do sistema diminui, um pistão hidráulico ou pneumático empurra a válvula deslizante em direção à extremidade de descarga. A abertura criada permite que o gás que entrou nas roscas do rotor escape de volta para o coletor de sucção antes que os rotores se engrenem com força suficiente para começar a aumentar a pressão do gás. Esse bypass mecânico é o que permite que um compressor de parafuso module sua saída de forma contínua, correspondendo à carga exata de refrigeração ou gás exigida pela instalação.
A válvula deslizante funciona para facilitar a partida sem carga, movendo-se para a posição mínima durante a partida. Esta ação reduz o torque de partida e o consumo de corrente inicial no motor do acionador. A prevenção de sobrecargas elétricas e tensões mecânicas prolonga a vida útil do equipamento. Quando um compressor inicia sua sequência de inicialização, minimizar o volume de compressão interno é fundamental para uma operação segura. Se um compressor tentar dar partida com carga total, a corrente de partida necessária para superar a inércia estática e a resistência imediata à compressão do gás pode facilmente desarmar disjuntores elétricos ou causar estresse térmico severo nos enrolamentos do motor.
Ao manter a válvula deslizante na posição de 10% a 15% da capacidade durante a rotação inicial do motor, o compressor essencialmente gira livremente. Os rotores giram, mas apenas movem o gás em um circuito, da sucção para o desvio, sem realizar o trabalho pesado de compressão. Assim que o motor atingir a velocidade máxima de operação e a transição elétrica estrela-triângulo ou partida suave estiver concluída, o sistema de controle sinaliza aos solenóides hidráulicos para começar a carregar o compressor. A válvula deslizante se move lentamente em direção à posição 100%, aumentando a carga do motor de forma gradual e segura.
Os engenheiros devem distinguir entre válvulas deslizantes de capacidade e válvulas deslizantes Vi. As válvulas deslizantes de capacidade controlam o volume de gás comprimido alterando o ponto de desvio de sucção sem regular a porta de descarga. As válvulas deslizantes Vi ajustam a localização física e a geometria da porta de descarga para corresponder às condições de pressão do sistema. Os projetos modernos de compressores integram a interação mecânica entre esses dois mecanismos para evitar sobrecompressão ou subcompressão em carga parcial.
A sobrecompressão ocorre quando a relação de volume interno do compressor é maior do que a pressão do sistema determina. O compressor desperdiça energia comprimindo o gás a uma pressão superior à da linha de descarga, apenas para que o gás se expanda ligeiramente ao sair da porta de descarga. A subcompressão ocorre quando a relação de volume interno é muito baixa, fazendo com que o gás de alta pressão da linha de descarga volte para a carcaça do rotor quando a porta se abre, forçando o compressor a trabalhar mais para empurrá-lo para fora. Enquanto a válvula deslizante de capacidade controla o volume de gás que entra no ciclo de compressão, a válvula deslizante Vi garante que o gás saia no momento exato em que sua pressão interna corresponde à pressão de descarga do sistema. A operação dessas duas válvulas em conjunto requer uma lógica PLC sofisticada, mas garante a máxima eficiência termodinâmica em condições ambientais e de carga variadas.
Avaliar como a eficiência da válvula corrediça e a estabilidade operacional mudam com base nas taxas de temperatura e pressão do sistema é essencial para o projeto adequado do sistema. Diferentes aplicações térmicas impõem tensões únicas ao ciclo de compressão. As propriedades físicas dos refrigerantes mudam drasticamente dependendo das pressões de sucção e descarga, o que impacta diretamente o desempenho da válvula deslizante ao desviar o gás.
Perfis de carga típicos em ambientes de média temperatura, como refrigeradores padrão ou resfriadores HVAC, sofrem flutuações frequentes de demanda. Operar um compressor de parafuso de média temperatura com 50-70% da capacidade da válvula deslizante introduz perdas de eficiência aceitáveis. A penalidade de potência permanece administrável em comparação com o desgaste mecânico do ciclo contínuo. Nestas aplicações, a relação de pressão (a diferença entre a pressão de sucção e a pressão de descarga) é geralmente moderada. Quando a válvula deslizante abre para desviar o gás, o atrito interno e o calor gerado pelo gás desviado não afetam gravemente a eficiência volumétrica geral da máquina.
Instalações que executam processos de média temperatura geralmente dependem da válvula deslizante para lidar com os picos e vales diários de produção. Por exemplo, uma fábrica de processamento de alimentos pode precisar de 100% da capacidade durante o turno da tarde, quando o produto está sendo resfriado ativamente, mas apenas 60% da capacidade durante a noite para manter a temperatura ambiente. A válvula deslizante lida com essa transição suavemente, mantendo a pressão de sucção estável e evitando que o motor do compressor dê partida e pare várias vezes por hora, o que, de outra forma, degradaria os contatores do motor e os acoplamentos mecânicos.
As aplicações de congelamento em baixa temperatura apresentam desafios distintos devido às altas taxas de pressão. Operar um compressor de parafuso de baixa temperatura com capacidade mínima da válvula deslizante abaixo de 30% pode levar a temperaturas de descarga excessivas. A eficiência volumétrica cai significativamente e o risco de degradação térmica aumenta. Em congeladores ou instalações de armazenamento refrigerado operando a -40 graus, o compressor deve aumentar o gás de sucção de baixa densidade para uma alta pressão de descarga. Isso requer uma enorme quantidade de trabalho por unidade de gás.
Quando a válvula deslizante descarrega um compressor de baixa temperatura para 20% ou 30%, o pequeno volume de gás realmente comprimido absorve todo o calor mecânico gerado pelos rotores. Como há menos fluxo de massa para transportar esse calor, a temperatura de descarga aumenta. As altas temperaturas de descarga quebram o óleo lubrificante do compressor, causando depósitos de carbono nos rotores e falha prematura dos rolamentos. Além disso, o gás desviado num sistema de baixa temperatura tende a aquecer o gás de sucção que entra, reduzindo ainda mais a densidade e a eficiência do próximo ciclo de compressão. Por estas razões, os operadores devem limitar cuidadosamente o quanto um compressor de baixa temperatura pode descarregar mecanicamente.
As válvulas deslizantes desempenham um papel complexo em configurações compostas. A modulação independente das válvulas deslizantes de estágio baixo e de estágio alto requer uma lógica de controle precisa. O equilíbrio das pressões entre estágios em um compressor de parafuso de duplo estágio garante desempenho ideal e evita pulsação de gás ou sobrecarga do motor. Um sistema de duplo estágio usa um compressor booster (estágio baixo) para extrair o gás dos evaporadores mais frios e empurrá-lo para um intercooler, onde um compressor de alto estágio o coleta e o empurra para o condensador.
Se a válvula deslizante de estágio baixo descarregar demais enquanto o estágio alto permanecer totalmente carregado, o compressor de estágio alto puxará a pressão interestágio para baixo em um vácuo, privando-se de gás e potencialmente causando vibração severa. Por outro lado, se o estágio superior descarregar enquanto o estágio inferior estiver totalmente carregado, a pressão entre os estágios disparará, sobrecarregando o motor do estágio inferior e estourando as válvulas de segurança. O sistema de controle deve monitorar constantemente a pressão intermediária e ajustar ambas as válvulas deslizantes em uma dança sincronizada para manter o fluxo de massa correto em ambos os estágios do sistema.
A comparação da redução da capacidade mecânica com o controle eletrônico da velocidade do motor destaca filosofias operacionais distintas. Cada método oferece vantagens específicas em relação ao consumo de energia e ao investimento inicial. À medida que os códigos energéticos se tornam mais rigorosos e os custos de electricidade aumentam, as instalações devem avaliar se a descarga mecânica tradicional é suficiente ou se o controlo electrónico de velocidade é necessário.
A análise da curva potência-capacidade de uma válvula deslizante revela ineficiências inerentes. Com 50% da capacidade, uma válvula deslizante ainda pode consumir 65-70% da energia em plena carga devido ao atrito interno e às ineficiências do desvio de gás. Os VFDs oferecem redução de potência quase linear à medida que a velocidade do motor diminui, proporcionando desempenho energético superior em cargas parciais. Quando uma válvula deslizante desvia o gás, o motor ainda está girando em rotação máxima. Os rotores ainda estão agitando a mistura de petróleo e gás, criando um arrasto parasita. O gás que está sendo desviado também cria turbulência e quedas de pressão dentro da carcaça do rotor, o que requer potência do motor para ser superado.
Um VFD, por outro lado, retarda a rotação real do motor e dos rotores. Se a instalação precisar apenas de 50% da capacidade, o VFD gira o compressor a 50% da velocidade. A dinâmica de compressão interna permanece altamente eficiente porque os rotores utilizam totalmente seu comprimento, apenas em uma taxa mais lenta. O consumo de energia cai quase linearmente com a velocidade, o que significa que um compressor funcionando a 50% da velocidade via VFD consumirá cerca de 50% a 55% de sua potência em plena carga, resultando em enormes economias de energia ao longo de um ano de operação.
Avaliar o custo inicial é necessário para o planejamento do projeto. As válvulas deslizantes são componentes mecânicos integrados padrão. Os VFDs de alta capacidade exigem infraestrutura elétrica significativa, resfriamento dedicado e equipamentos de mitigação de harmônicas. Todo compressor de parafuso industrial vem de fábrica com um mecanismo de válvula corrediça embutido na carcaça. Utilizá-lo requer nada mais do que linhas hidráulicas padrão e uma saída PLC básica. É uma tecnologia robusta e comprovada que requer muito pouco conhecimento elétrico especializado para ser mantida.
Instalar um VFD em um compressor de 500 cavalos é uma tarefa elétrica importante. O inversor em si é fisicamente grande e gera uma quantidade significativa de calor, exigindo uma sala elétrica climatizada. Os VFDs também introduzem harmônicos elétricos na rede elétrica da instalação, o que pode interferir em componentes eletrônicos sensíveis e exigir a instalação de reatores de linha caros ou filtros de harmônicos ativos. O próprio motor deve ser classificado para operação do inversor para suportar os picos de tensão gerados pelo inversor. Esses requisitos de infraestrutura tornam os VFDs um investimento inicial mais pesado.
A estratégia de controle ideal geralmente combina ambas as tecnologias. Usar um VFD para modulação de capacidade primária de 100% a 50% da velocidade maximiza a eficiência. Acionar a válvula corrediça somente quando a demanda cair abaixo da velocidade operacional mínima segura do motor garante a operação contínua sem parar o motor. A maioria dos motores de compressores não pode ser desacelerada abaixo de 30% a 50% de sua velocidade nominal. O funcionamento muito lento impede que a bomba de óleo interna gere pressão suficiente para lubrificar os mancais, e a ventoinha de resfriamento interna do motor perde sua eficácia, causando superaquecimento.
Em um sistema híbrido, o PLC é programado para manter a válvula deslizante em 100% da capacidade enquanto o VFD modula a velocidade do motor até seu limite mínimo de segurança (por exemplo, de 1.800 RPM até 900 RPM). Se a carga de refrigeração cair ainda mais, o VFD mantém o motor em 900 RPM e o PLC começa a descarregar mecanicamente a válvula deslizante. Esta estratégia captura a enorme economia de energia do VFD durante as faixas de operação mais comuns, ao mesmo tempo que utiliza a válvula deslizante para lidar com condições de carga extremamente baixa sem desligar o compressor.
Método de controle | Eficiência a 50% de carga | Complexidade de implementação | Melhor perfil de aplicativo |
|---|---|---|---|
Somente válvula deslizante | Moderado (65-70% de consumo de energia) | Baixo (componente padrão de fábrica) | Cargas básicas constantes, flutuação diária mínima |
Apenas VFD | Alto (~50-55% consumo de energia) | Alto (Requer infraestrutura elétrica) | Cargas altamente variáveis, metas energéticas rigorosas |
Híbrido (VFD + Válvula Deslizante) | Muito alto em todas as faixas | Moderado a alto | Variabilidade extrema de carga, limites mínimos de carga baixos |
A identificação dos pontos de falha mecânica e elétrica dos sistemas de válvula deslizante evita paradas inesperadas. A manutenção proativa garante uma modulação precisa da capacidade. Uma válvula deslizante que não carrega ou descarrega adequadamente pode prejudicar a capacidade de produção de uma instalação ou destruir o motor do compressor.
As válvulas deslizantes dependem de atuadores hidráulicos ou pneumáticos para movimento. O transmissor da válvula deslizante de capacidade, como um Transformador Diferencial Variável Linear (LVDT) ou um potenciômetro rotativo, comunica a posição exata da válvula ao controlador. O desvio ou falha do transmissor leva a carga inadequada e esforço severo do motor. O sistema hidráulico usa o óleo lubrificante do próprio compressor para empurrar o pistão da válvula deslizante. As válvulas solenóides direcionam o óleo de alta pressão para o lado de carga ou descarga do pistão. Se esses solenóides ficarem obstruídos com detritos ou suas bobinas elétricas queimarem, a válvula deslizante ficará presa na posição.
O LVDT é um delicado instrumento eletrônico montado na parte externa do compressor, conectado à válvula deslizante por meio de uma haste mecânica. Ele traduz o movimento físico da válvula em um sinal de 4-20mA ou 0-5V para o PLC. Com o tempo, a vibração e o calor podem causar desvios na calibração do LVDT. Se o LVDT informar ao PLC que a válvula está em 50% quando na verdade está em 100%, o PLC tomará decisões incorretas, potencialmente sobrecarregando o motor ou não atendendo à demanda de resfriamento.
O controlador do compressor ajusta dinamicamente a posição da válvula deslizante em relação ao ponto de ajuste de carga do motor com base no consumo de amperagem. Uma incompatibilidade entre a posição informada do transmissor e a carga real do motor aciona desarmes por sobrecorrente do motor ou instabilidade do sistema. O circuito de controle primário para uma válvula deslizante geralmente é baseado na pressão de sucção, mas o circuito de controle secundário e superior é a amperagem do motor. O PLC monitora constantemente o consumo de corrente do motor através de um Transformador de Corrente (TC).
Se o operador definir o limite máximo de carga do motor para 90% de Full Load Amps (FLA), o PLC impedirá ativamente que a válvula deslizante carregue ainda mais quando o motor atingir esse limite, independentemente do que a pressão de sucção esteja fazendo. Isso protege o motor durante dias de alta temperatura ambiente ou condições anormais do sistema. Se o TC falhar ou fornecer uma leitura imprecisa, o PLC poderá carregar agressivamente a válvula deslizante, empurrando o motor além dos seus limites térmicos e causando uma falha elétrica catastrófica.
A operação prolongada em posições baixas da válvula deslizante reduz o fluxo de massa de refrigerante. Esta condição pode causar acúmulo de óleo no evaporador ou retorno inadequado de óleo ao compressor, levando a uma falha catastrófica do rolamento. Os compressores de parafuso injetam grandes volumes de óleo diretamente na carcaça do rotor para vedar as folgas entre os rotores, absorver o calor da compressão e lubrificar os rolamentos. Este óleo se mistura com o gás de descarga e deve ser separado no recipiente separador de óleo antes que o gás chegue ao condensador.
Quando a válvula deslizante é descarregada para 20%, a velocidade do gás de descarga cai significativamente. A baixa velocidade do gás prejudica gravemente a eficiência dos filtros coalescentes dentro do separador de óleo. Mais óleo passa pelo separador e sai pela tubulação do sistema. Sem velocidade suficiente do gás nas linhas de sucção para empurrar o óleo de volta ao compressor, o óleo se acumula nos evaporadores. O compressor eventualmente fica sem óleo, causando contato metal com metal nos rotores e destruição mecânica imediata.
Uma estrutura de diagnóstico aborda problemas comuns de forma eficiente. Válvulas emperradas geralmente resultam de contaminação por óleo ou desgaste mecânico. Falhas no solenóide hidráulico e erros de calibração no painel de controle exigem intervenção técnica imediata para restaurar o posicionamento preciso. Os técnicos de campo devem seguir uma sequência lógica quando uma válvula corrediça não responde.
Verifique o sinal elétrico do PLC para as bobinas do solenóide hidráulico. Certifique-se de que as bobinas estejam magnetizando quando energizadas.
Verifique a pressão do óleo hidráulico. Se a bomba de óleo interna estiver falhando ou os filtros de óleo estiverem severamente restringidos, não haverá pressão suficiente para mover o pistão da válvula deslizante.
Recalibre o transmissor LVDT. Acione a válvula totalmente descarregada e totalmente carregada manualmente e redefina os parâmetros de tensão de 0% e 100% no painel do microprocessador.
Inspecione a ligação mecânica entre a válvula deslizante e a haste indicadora. Pinos cilíndricos quebrados ou roscas desencapadas farão com que a válvula se mova sem alterar o sinal LVDT.
Analise o óleo do compressor quanto a contaminação por partículas. Lascas de metal ou borra de óleo degradada podem bloquear fisicamente a válvula deslizante dentro da carcaça do rotor, exigindo a desmontagem completa do compressor.
As válvulas deslizantes fornecem controle de capacidade robusto e contínuo, essencial para evitar ciclos curtos em compressores de parafuso industriais, embora introduzam penalidades de energia em cargas extremamente baixas. Especifique o controle de válvula deslizante padrão para sistemas com cargas constantes que raramente caem abaixo de 70% da capacidade. Exija uma configuração híbrida de VFD e válvula deslizante para cargas altamente variáveis ou requisitos rigorosos de conformidade energética. Avalie cuidadosamente os limites mínimos de carga com base no tipo específico de compressor e na aplicação de temperatura.
Realize uma análise abrangente do perfil de carga das demandas térmicas diárias e sazonais da instalação para determinar os verdadeiros requisitos de carga parcial.
Consulte os fabricantes de compressores para calcular o consumo exato de energia em carga parcial (kW/TR) para a aplicação específica antes de finalizar a seleção do equipamento.
Implemente uma configuração híbrida de VFD e válvula deslizante se a instalação sofrer variações extremas de carga para maximizar a eficiência energética.
Estabeleça um cronograma de calibração de rotina para transmissores LVDT e solenóides hidráulicos para garantir uma modulação precisa da capacidade e evitar esforço do motor.
Monitore de perto as taxas de retorno de óleo ao operar com capacidades baixas da válvula deslizante para evitar o acúmulo de óleo nos evaporadores do sistema.
A: Para modular a capacidade do compressor desviando uma parte do gás de sucção de volta à entrada, reduzindo o volume de gás comprimido sem parar o motor.
R: Uma válvula deslizante de capacidade controla o volume de gás comprimido desviando do gás de sucção antes do início da compressão, sem regular a porta de descarga. Uma válvula deslizante Vi ajusta a proporção do volume interno modificando a localização da porta de descarga para corresponder às pressões do sistema.
R: Reduz o consumo de energia, mas não linearmente. Operar a 50% da capacidade por meio de válvula deslizante normalmente usa mais de 50% da energia em plena carga devido a ineficiências de bypass.
R: Sim. Esta é uma abordagem híbrida comum em que o VFD lida com a redução inicial da capacidade para máxima eficiência energética e a válvula deslizante é usada para redução adicional abaixo do limite mínimo de velocidade do motor.
R: É uma sequência de inicialização onde a válvula deslizante é movida para sua posição mínima para reduzir o volume de compressão interno, diminuindo o torque de partida e minimizando o consumo de corrente elétrica no motor.
R: O controlador monitora a carga elétrica do motor do acionador e modula os solenóides hidráulicos ou pneumáticos para deslocar a válvula deslizante, combinando a saída do compressor com o ponto de ajuste de carga do motor e a demanda do sistema.
R: O sistema de controle perde os dados de posição reais da válvula, levando a carregamento incorreto, potencial sobrecarga do motor ou incapacidade de atender à demanda de resfriamento ou compressão do sistema.
